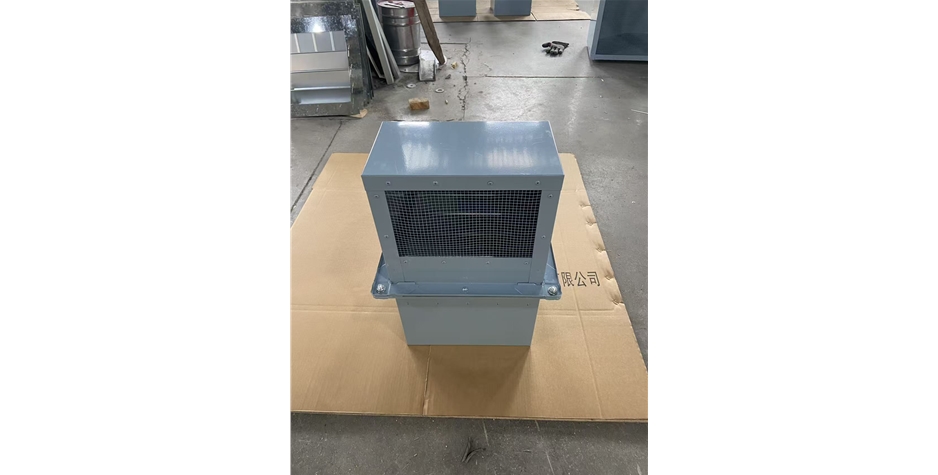

玻璃钢边墙风机
玻璃钢（FRP）边墙风机全面技术手册（选型 + 安装 + 维护）
玻璃钢（FRP）边墙风机是边墙安装方式与 FRP 材质结合的专用通风设备，核心优势为强防腐、轻质绝缘，适配腐蚀性、潮湿等特殊环境，以下是结构化、实操性的技术资料，可直接用于产品手册、选型方案或现场操作指南：
一、核心定义与结构特点
1. 定义
玻璃钢边墙风机是采用玻璃纤维增强塑料（FRP）制作机壳、叶轮，安装于墙体预留孔的轴流通风设备，通过电机驱动叶轮沿轴线输送空气，兼具防腐、低噪、防水等特性。
2. 核心结构（FRP 材质专属设计）
| 部件名称 | 材质特性 | 功能说明 |
|---|---|---|
| 机壳 | FRP 模压成型，耐腐、轻质（密度 2.0-2.1g/cm³） | 方形 / 矩形结构，适配墙体安装，导流 + 防护 |
| 叶轮 | FRP 一体成型，叶片角度 15°-35° 可调 | 轴流型设计，风量大、阻力小，无金属腐蚀风险 |
| 电机 | 全封闭防水型（IP54 及以上），可选防爆型 | 直联传动，功率 0.025-5.5kW，适配 FRP 风机轻质特性 |
| 自垂百叶 | FRP / 铝合金材质 | 风机运行时自动开启，停机闭合，防雨水倒灌、异物进入 |
| 安装法兰 | FRP / 不锈钢材质 | 与墙体固定，增强密封性能，避免电化学腐蚀 |
3. 核心优势（对比其他材质）
- 防腐性强：耐受酸、碱、盐雾等腐蚀性介质，无金属锈蚀问题，适配化工、电镀、酸洗等恶劣环境。
- 轻质高强：重量仅为钢制风机的 1/3-1/2，降低墙体承重压力，安装便捷。
- 绝缘阻燃：FRP 材质不导电、阻燃（氧指数≥28），适用于易燃易爆环境（需搭配防爆电机）。
- 低噪运行：FRP 材质阻尼性好，运行噪声比钢制风机低 5-10dB，民用 / 工业场景均适配。
- 使用寿命长：正常维护下使用寿命 8-15 年，是钢制风机的 2-3 倍（腐蚀环境下优势更显著）。
二、适用场景与选型参数
1. 适用场景
| 场景类型 | 具体应用 | 选型关键点 |
|---|---|---|
| 腐蚀性环境 | 化工车间、电镀厂、酸洗车间、海边盐雾环境 | 材质：FRP（耐腐等级≥中等腐蚀）；可选防爆型 |
| 民用 / 通用场景 | 办公楼、住宅、普通厂房通风换气 | 低噪型（转速 960r/min），风量 1000-5000m³/h |
| 工业高湿环境 | 印染厂、造纸厂、地下室通风 | 防水电机（IP55），加强密封设计 |
| 易燃易爆环境 | 化工仓库、加油站、制药车间 | 防爆型（Ex d IIB T4），FRP + 防爆电机组合 |
2. 核心技术参数
| 参数类型 | 主流范围 | 特殊定制范围 |
|---|---|---|
| 风量（m³/h） | 400-35,000 | 最大 50,000 |
| 风压（Pa） | 32-420 | 最大 500 |
| 转速（r/min） | 960（低噪）、1450（标准） | - |
| 电机功率（kW） | 0.025-5.5 | 最大 7.5 |
| 噪声（dB） | 45-75 | 低噪型≤55（民用场景） |
| 工作温度（℃） | -20~80（常温型） | 高温定制型≤120 |
| 防护等级 | IP54-IP65 | 潮湿环境优先 IP65 |
3. 典型型号参数示例（FDFBZ 系列防腐型）
| 型号 | 风量（m³/h） | 风压（Pa） | 转速（r/min） | 功率（kW） | 噪声（dB） | 适用场景 |
|---|---|---|---|---|---|---|
| FDFBZ-2.5 | 600-800 | 40-50 | 1450 | 0.025 | 45-50 | 小型实验室防腐 |
| FDFBZ-4.0 | 3500-4500 | 89-109 | 1450 | 0.12-0.25 | 55-60 | 电镀车间通风 |
| FDFBZ-6.3 | 8000-12000 | 150-180 | 960 | 0.75 | 65-70 | 化工车间排风 |
| FDFBZ-8.0 | 15000-18000 | 298-305 | 960 | 1.1-1.5 | 70-75 | 大型酸洗车间 |
| FDFBZ-10.0 | 25000-35000 | 350-420 | 960 | 3.0-5.5 | 75-80 | 海边工厂通风 |
三、标准化安装步骤（FRP 材质专属规范）
1. 安装前准备
（1）现场条件核查
- 墙体承重：混凝土 / 砖墙承重≥风机重量 1.5 倍（小型 5-10kg、大型 30-50kg），轻质隔墙需加装钢制承重支架（厚度≥5mm）。
- 预留孔：尺寸比风机外壳大 50-100mm，孔壁平整无裂缝，中心标高≥2.5m，避开门窗、热源（距热源≥1m）。
- 环境清理：清除安装区域腐蚀性粉尘、杂物，户外安装需确认无长期雨淋直射。
（2）设备与工具检查
- 设备检查：FRP 机壳 / 叶轮无裂纹、分层、树脂脱落，叶轮转动灵活无卡滞；电机绝缘电阻≥2MΩ（500V 摇表检测）。
- 工具准备：水平仪、扭矩扳手（8-15N・m，适配 FRP 脆性）、不锈钢膨胀螺栓（M8-M12）、中性密封胶、EPDM 橡胶垫（≥10mm）。
- 材料禁忌：禁用含腐蚀性的胶水、螺栓（如普通钢制螺栓），避免与 FRP 发生化学反应。
2. 核心安装流程（6 步实操）
步骤 1：风机定位嵌入
- 从墙体外侧将风机嵌入预留孔，用水平仪校准水平（偏差≤2mm/m），确保出风口朝向室外（自垂百叶朝下防倒灌）。
步骤 2：固定与密封（FRP 专属要求）
- 紧固螺栓：用不锈钢膨胀螺栓（数量≥4 个）对称固定法兰，扭矩控制在8-15N·m（避免用力过猛导致 FRP 法兰开裂）。
- 间隙密封：风机与墙体间隙填充 EPDM 橡胶垫（全覆盖无遗漏），外侧打中性硅酮密封胶（禁用酸性 / 碱性密封胶）。
步骤 3：电气接线
- 断电操作：核对电源电压与电机匹配（220V/380V），悬挂 “禁止合闸” 警示牌。
- 接线规范：相线、零线、接地线（截面≥2.5mm²）区分清晰，接地电阻≤4Ω；接线盒用防水密封胶密封，电缆留 5-10cm 余量。
- 防爆要求：防爆型风机用防爆电缆、防爆接线盒，严禁私改线路。
步骤 4：附属部件安装
- 室外侧加装不锈钢防护网（孔径≤10mm），避免异物撞击 FRP 叶轮。
- 噪声敏感场景可在风机与墙体间加装 FRP 专用消声垫（不影响防腐性能）。
步骤 5：安装后检查
- 手动转动叶轮，确认无卡滞、碰撞；所有连接件无松动，无遗留工具。
- 检查密封胶是否均匀，无气泡、缝隙，防水无隐患。
步骤 6：调试验收
- 点动测试：叶轮转向与机壳箭头一致，无反转、异响。
- 持续运行 30 分钟：监测震动振幅≤0.1mm，电机外壳温度≤70℃，噪声符合要求，自垂百叶开启灵活。
3. 安装禁忌事项
- 禁止用硬质工具（钢丝球、刮刀）敲击 FRP 机壳 / 叶轮，避免裂纹。
- 禁止在 FRP 机壳上焊接、钻孔，破坏纤维结构导致强度失效。
- 禁止使用普通钢制螺栓、垫片，需用不锈钢材质（避免电化学腐蚀）。
- 禁止安装在温度＞80℃（常温型）或强紫外线直射无防护的环境（需涂抗紫外漆）。
四、维护专项注意事项（FRP 材质核心要点）
1. 维护周期与内容
| 维护周期 | 核心内容 | FRP 专属要求 |
|---|---|---|
| 每日 | 巡检运行状态（无异响、无过热、百叶无卡滞） | 观察 FRP 外壳无裂纹、脱落 |
| 每周 | 清洁叶轮、百叶、防护网粉尘 | 用软毛刷、棉布或低压空气（≤0.3MPa），禁用钢丝球、砂纸 |
| 每月 | 1. 紧固不锈钢螺栓（扭矩 8-15N・m）； 2. 测试百叶灵活性（涂硅基润滑脂）； 3. 检查密封胶无老化 | 紧固时避免用力过猛，润滑脂禁用含油性成分（易吸附粉尘） |
| 每季度 | 1. 检查 FRP 外壳 / 叶轮无裂纹、分层； 2. 清洁电机散热片； 3. 检查接线端子无氧化 | 发现微小裂纹用 FRP 专用修补胶封堵，分层需更换部件 |
| 每年 | 1. 全面清洁机壳内部、叶轮（中性清洁剂）； 2. 复测电机绝缘电阻； 3. 户外机型涂刷 FRP 抗紫外防护漆 | 清洁剂禁用强酸、强碱、有机溶剂（如酒精、丙酮） |
2. 清洁维护专项规范
- 工具限制：仅允许软毛刷、棉布、低压空气枪（≤0.3MPa），严禁硬质工具（钢丝球、刮刀、粗砂纸）接触 FRP 表面。
- 清洁剂要求：必须使用中性清洁剂（洗洁精稀释液、清水），禁止接触盐酸、氢氧化钠、酒精、丙酮等腐蚀性 / 有机溶剂。
- 清洁流程：先干擦去除粉尘→中性清洁剂擦拭→清水冲洗→棉布擦干（避免残留清洁剂腐蚀）。
3. 常见故障处理（FRP 材质相关）
| 故障现象 | 常见原因 | 解决方案 |
|---|---|---|
| 风机振动大 | 1. FRP 叶轮变形 / 积尘不平衡； 2. 螺栓松动 | 1. 清洁叶轮，轻微变形专业校正（禁止加热），严重时更换； 2. 按规定力矩紧固螺栓 |
| FRP 外壳裂纹 | 1. 安装 / 维护时碰撞； 2. 紫外线老化 | 1. 微小裂纹用 FRP 专用修补胶 + 纤维布补强； 2. 每年涂抗紫外防护漆 |
| 风量不足 | 1. 叶轮积尘严重； 2. 百叶卡滞（FRP 变形） | 1. 彻底清洁叶轮； 2. 修复卡滞百叶，变形严重更换 |
| 密封失效漏风 | 密封胶老化、橡胶垫移位 | 更换 EPDM 橡胶垫，重新打中性密封胶 |
4. 维护禁忌事项
- 禁止用强酸、强碱、有机溶剂清洁 FRP 部件，避免树脂溶解、分层。
- 禁止对 FRP 叶轮进行焊接、加热校正，易导致材质脆化、开裂。
- 禁止在 FRP 外壳上粘贴普通胶带、涂抹含油性物质，易引发老化、粉尘吸附。
- 禁止长期暴露在强紫外线环境未防护，需每年涂刷 FRP 专用抗紫外漆。
五、选型与采购建议
- 材质确认：根据腐蚀性介质类型选择 FRP 耐腐等级（中等腐蚀选普通 FRP，强腐蚀选耐腐型 FRP 或搭配 316L 不锈钢电机支架）。
- 参数匹配：按通风面积、换气次数计算风量（如 100㎡化工车间，换气次数 15 次 / 小时，需风量 100×3×15=4500m³/h），结合管道阻力选风压。
- 特殊场景选型：
- 防爆环境：选择 Ex d IIB T4 及以上防爆等级，搭配防爆电机、不锈钢紧固件。
- 高温环境：选择高温定制型 FRP（工作温度≤120℃），电机绝缘等级≥F 级。
- 海边盐雾环境：加强密封设计，每年额外增加 1 次防氯涂层涂刷。
- 配件配套：优先选择不锈钢螺栓、EPDM 橡胶垫、中性密封胶等配套材料，避免材质混用导致腐蚀。
