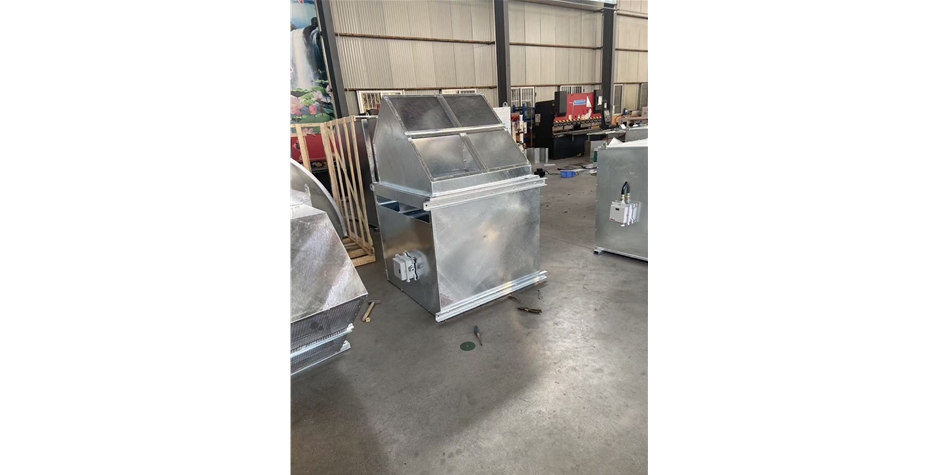

镀锌边墙风机
镀锌边墙风机全维度技术手册（结构化实操版）
一、产品核心定位与核心优势
1. 定义与核心特性
镀锌边墙风机是一种安装于墙体预留孔洞的通用型通风设备，核心部件（机壳、支架）采用热镀锌钢板材质，主流为轴流结构（部分大风压型号为斜流结构），通过轴向气流输送实现通风换气，兼具性价比高、常规防腐、安装便捷、适配性广等特点，是工业与民用场景通用通风的首选产品之一。
2. 镀锌材质核心优势（与普通钢板 / 玻璃钢对比）
| 优势维度 | 具体表现 | 客户价值 | 适用场景适配 |
|---|---|---|---|
| 常规防腐性 | 热镀锌涂层厚度≥85μm，防锈能力是普通钢板的 3-5 倍 | 适应潮湿、轻度粉尘环境，使用寿命 6-10 年 | 多雨地区、普通工业车间、民用建筑 |
| 性价比突出 | 成本仅为玻璃钢风机的 50%-70%，强度接近普通钢板 | 降低项目初期投入，适合批量采购（如厂房通风改造） | 大面积工业厂房、住宅小区、办公楼 |
| 强度与加工性 | 抗拉强度≥345MPa，可冲压成型为方形 / 矩形机壳 | 适配不同墙体孔洞尺寸，安装固定更稳固 | 砖混、混凝土、轻质墙体等多种安装场景 |
| 维护便捷 | 镀锌层表面光滑，积尘易清理，无涂层脱落风险 | 减少维护频次，降低后期维护成本 | 无人值守车间、民用建筑通风系统 |
3. 与同类产品核心区别（选型决策依据）
| 对比维度 | 镀锌边墙风机 | 方形壁式轴流风机（普通钢板） | 玻璃钢边墙风机 |
|---|---|---|---|
| 材质与防腐 | 热镀锌钢板，轻度防腐 | 普通冷轧钢板，无防腐涂层 | 玻璃钢，强防腐 |
| 成本水平 | 中低（性价比首选） | 低（但防腐性差） | 高（防腐专用） |
| 适用场景 | 常规工业、民用、轻度潮湿 | 干燥室内、短期使用场景 | 化工、海边、重度腐蚀 |
| 重量与安装 | 重量适中（10-80kg），1-2 人可安装 | 重量轻（8-60kg），安装更便捷 | 重量较重（15-100kg），需支架加固 |
| 核心卖点 | 性价比 + 常规防腐 + 适配广 | 低成本 + 安装快 | 强防腐 + 耐酸碱 |
二、核心结构与技术参数
1. 模块化结构组成
| 核心部件 | 材质规格 | 功能作用 | 关键技术要求 |
|---|---|---|---|
| 机壳 | 热镀锌钢板（厚度 1.2-2.0mm），方形 / 矩形结构 | 导流、防护、固定，适配墙体孔洞 | 无变形、焊缝平整，镀锌层无脱落、漏镀 |
| 叶轮 | 铝合金 / 镀锌钢板（小型机号用铝合金，≥6# 用镀锌钢板） | 产生轴向气流，推动空气输送 | 动平衡精度≤G6.3，叶片无毛刺、裂纹 |
| 电机 | 异步电机（单相 / 三相），防护等级≥IP54 | 提供动力源 | 绝缘等级≥B 级（高温场景可选 F 级），效率≥75% |
| 自垂百叶 | 镀锌钢板 / ABS 塑料 | 防雨水倒灌、蚊虫进入 | 闭合紧密，开启角度≥90°，无卡顿 |
| 安装支架 | 镀锌角钢 / 槽钢 | 固定风机，分散重量至墙体 | 承载力≥风机重量 1.5 倍，适配不同墙体材质 |
| 密封件 | 耐候橡胶条、聚氨酯发泡剂 | 密封风机与墙体间隙，防漏风渗水 | 耐温 - 30℃~80℃，无老化开裂风险 |
2. 常用技术参数表（选型直接套用）
| 机号（No.） | 结构类型 | 风量（m³/h） | 全压（Pa） | 电机功率（kW） | 电压（V） | 转速（r/min） | 噪声（dB (A)） | 机壳尺寸（长 × 宽 × 厚，mm） | 整机重量（kg） | 适用空间（㎡） |
|---|---|---|---|---|---|---|---|---|---|---|
| 3# | 轴流 | 800-1800 | 30-70 | 0.04-0.075 | 220/380 | 1450 | ≤62 | 350×350×180 | 10-15 | 50-100 |
| 4# | 轴流 | 1500-3500 | 45-100 | 0.075-0.15 | 220/380 | 1450 | ≤68 | 450×450×200 | 15-25 | 100-200 |
| 5# | 轴流 | 3000-6000 | 60-140 | 0.15-0.37 | 220/380 | 1450 | ≤72 | 550×550×230 | 25-35 | 200-350 |
| 6# | 轴流 / 斜流 | 5000-10000 | 80-180 | 0.37-0.75 | 380 | 1450 | ≤78 | 650×650×260 | 35-50 | 350-600 |
| 7# | 斜流 | 8000-15000 | 120-250 | 0.75-1.5 | 380 | 1450 | ≤82 | 750×750×300 | 50-70 | 600-1000 |
| 8# | 斜流 | 12000-22000 | 150-300 | 1.5-2.2 | 380 | 1450 | ≤85 | 850×850×330 | 70-90 | 1000-1500 |
注：斜流结构型号风压比同机号轴流型号高 30%-50%，适合短风管、多弯头场景（如厂房分区通风）。
3. 工况适配参数范围
| 适配工况 | 参数限制 | 特殊配置要求 |
|---|---|---|
| 介质温度 | 常规：-10℃~50℃；高温定制：-10℃~80℃ | 高温型需配 F 级绝缘电机 + 高温润滑脂 |
| 介质湿度 | ≤90%（无冷凝水） | 高湿场景需在机壳底部开排水孔，电机接线盒加防水密封 |
| 腐蚀等级 | 轻度腐蚀（无酸碱雾、盐雾浓度≤30ppm） | 中度腐蚀需额外喷涂防腐漆（如环氧富锌漆） |
| 粉尘浓度 | ≤10mg/m³（常规粉尘，无粘性） | 高粉尘场景需加装可拆卸滤网，每月清洁 1 次 |
三、科学选型指南（4 步落地法）
1. 需求参数计算（核心公式）
（1）目标风量 Q（m³/h）
- 公式：Q = V × n × k
- V：通风空间体积（m³）= 长 × 宽 × 高；
- n：换气次数（次 /h），按场景取值（参考下表）；
- k：漏风系数（1.1~1.3），无风管取 1.1，短风管（≤5m）取 1.2，长风管（＞5m）取 1.3。
- 场景化换气次数参考： | 场景类型 | 换气次数 n（次 /h） | 示例（1500㎡车间，层高 5m） | |----------|-------------------|----------------------------| | 民用建筑（住宅 / 办公 / 学校） | 3~5 | Q=1500×5×4×1.1=33000 m³/h | | 常规工业车间（机械 / 电子 / 仓储） | 6~10 | Q=1500×5×8×1.2=72000 m³/h | | 轻度高温车间（≤50℃） | 10~15 | Q=1500×5×12×1.3=117000 m³/h | | 人员密集场所（商场 / 体育馆） | 5~8 | Q=1500×5×6×1.2=54000 m³/h |
（2）总阻力 P（Pa）
轴流 / 斜流结构阻力适配性较弱，重点计算实际工况阻力：
- 公式：P = P₁ + P₂ + P₃
- P₁：风管沿程阻力（Pa）= 风管长度（m）× 单位长度阻力（Pa/m），镀锌风管取 2~4 Pa/m；
- P₂：局部阻力（Pa）= 弯头 ×10 Pa + 滤网 ×20 Pa + 百叶 ×15 Pa（无风管则 P₂=0）；
- P₃：安全余量（Pa）=（P₁+P₂）×10%。
- 简化估算：无风管场景 P≈30~80 Pa（轴流）/50~120 Pa（斜流）；短风管场景（≤5m，1 个弯头）P≈80~150 Pa（斜流优先）；长风管场景（＞5m）不推荐轴流型，建议选斜流或离心风机。
（3）电机功率选型公式
P 选 = (Q × P) × 10⁻⁶ / (η₁ × η₂) × (1 + δ)
- η₁：风机效率（轴流 0.7~0.8，斜流 0.75~0.85）；
- η₂：电机效率（常规 0.75~0.85，高效电机 0.85~0.9）；
- δ：工况冗余系数（常规 0.1~0.2，高温 / 高湿 0.2~0.3）。
2. 场景化选型表（直接匹配需求）
| 应用场景 | 核心工况特点 | 推荐配置 | 选型关键要点 |
|---|---|---|---|
| 机械车间（无风管） | 风量需求大、环境干燥 / 轻度潮湿 | 5#~7# 轴流型，镀锌机壳 + 铝合金叶轮 | 按换气次数 10 次 /h 计算风量，预留 10% 余量 |
| 住宅小区通风 | 低噪声、批量安装、成本敏感 | 3#~4# 低噪型，ABS 百叶 + 橡胶减震垫 | 噪声≤70dB (A)，选用单相 220V 电机（便于民用供电） |
| 轻度高温车间（≤60℃） | 介质温度高、电机散热需求 | 4#~6# 高温型，F 级绝缘电机 + 镀锌散热罩 | 电机防护等级≥IP55，机壳底部开排水孔 |
| 短风管分区通风（≤5m） | 需克服风管阻力、多弯头 | 6#~8# 斜流型，全压 150~300Pa | 优先选斜流结构，加装柔性接头减少振动 |
| 潮湿多雨地区 | 高湿环境、防雨水倒灌 | 3#~7# 防水型，加厚自垂百叶 + 密封胶 | 机壳与墙体接触面铺垫防水卷材，周边打耐候胶 |
四、标准化安装流程（边墙专属）
1. 安装前现场勘查（必查项目）
| 勘查类别 | 核心检查内容 | 合格标准 | 不合格处理方案 |
|---|---|---|---|
| 墙体条件 | 墙体材质、承重能力、孔洞尺寸 | 承载力≥风机重量 1.5 倍，孔洞比机壳大 50-100mm | 轻质墙体加装钢结构支架，孔洞尺寸扩大 / 缩小至标准 |
| 安装面平整度 | 墙体安装面水平 / 垂直偏差 | 水平偏差≤3mm/m，垂直偏差≤5mm/m | 用水泥砂浆找平安装面，或调整支架高度 |
| 通风环境 | 进出风侧遮挡、风向影响 | 进出风侧无遮挡（≥1.5m），避免逆风安装 | 移除遮挡物，逆风侧加装导流罩 |
| 电气条件 | 电压、接地、接线距离 | 电压偏差≤±5%，接地电阻≤4Ω，接线距离≤3m | 加装防雨接线盒，线路穿镀锌钢管保护 |
| 环境工况 | 温度、湿度、腐蚀风险 | 无酸碱雾、盐雾，温度≤50℃（常规型号） | 腐蚀场景需额外喷涂防腐漆，高温场景换 F 级电机 |
2. 安装操作步骤（10 步标准化流程）
- 设备检查：核对型号参数，手动转动叶轮无卡滞，配件（支架、螺栓、密封胶、减震垫等）齐全；
- 支架安装（轻质墙体）：固定镀锌角钢支架，支架与建筑主体（混凝土梁柱）可靠连接，水平度偏差≤2mm/m；
- 风机就位：将风机放入墙体孔洞，调整位置使叶轮中心与孔洞中心对齐，机身水平无倾斜；
- 减震固定：风机与支架 / 墙体之间加装橡胶减震垫（厚度 5-10mm），用镀锌膨胀螺栓紧固，螺栓间距≤300mm，每侧≥4 个；
- 密封防水：风机与孔洞间隙用聚氨酯发泡剂填充饱满，外侧打耐候密封胶（宽度≥10mm），底部预留排水孔（高湿场景）；
- 百叶安装：确保自垂百叶闭合紧密、开启灵活，转轴涂抹硅油润滑，避免雨水倒灌；
- 电气接线：电压匹配，三相电机核对相序（叶轮正转方向），电机可靠接地（黄绿双色线），接线盒密封严实（户外 IP54）；
- 滤网安装（可选）：高粉尘场景在进风侧加装镀锌框滤网，滤网孔径≤1mm，便于拆卸清洗；
- 空载调试：通电运行 30 分钟，检测振动（≤4.5mm/s）、噪声、电机温度（≤80℃）；
- 负载验收：检测风量（误差≤±5%）、漏风情况（烟雾测试无泄漏），记录安装数据。
3. 安装验收标准
- 固定牢固：风机无松动、摇晃，螺栓紧固无脱落，减震垫无移位；
- 密封防水：无漏风、渗水，雨天观察室内无渗水痕迹；
- 性能达标：风量、风压符合设计要求，电机运行电流在额定范围内；
- 安全合规：接地可靠（≤4Ω），电气接线规范，无裸露导线；
- 外观质量：镀锌层无划伤、脱落，机壳无变形，百叶开启正常。
五、全周期维护规范（镀锌材质专属）
1. 维护周期与核心项目
| 维护周期 | 维护项目 | 操作内容 | 标准要求 | 工具 / 材料 |
|---|---|---|---|---|
| 每周（操作工） | 外观检查 + 清洁 | 观察运行状态，清理机壳、百叶表面浮尘 | 无异常异响，百叶开启灵活，无明显积尘 | 毛刷、抹布 |
| 每月（维护员） | 螺栓紧固 + 叶轮清洁 | 紧固固定螺栓，用高压气枪吹扫叶轮浮尘 | 螺栓无松动、无锈蚀，叶轮无积尘堆积 | 扭矩扳手、高压气枪 |
| 每季度（技术员） | 密封检查 + 电气检测 | 检查密封胶、减震垫状态，检测电机电流、接地电阻 | 密封胶无开裂，接地电阻≤4Ω，电流≤额定值 | 接地电阻测试仪、钳形表、密封胶 |
| 每半年（技术员） | 深度清洁 + 防腐检查 | 拆卸滤网清洗（若有），检查镀锌层有无划伤、锈蚀 | 滤网无堵塞，镀锌层无明显锈蚀，划伤处补涂防锈漆 | 清水、防锈漆、毛刷 |
| 每年（技术主管） | 性能复测 + 易损件更换 | 复测风量、噪声，更换老化减震垫、密封胶、滤网 | 性能误差≤±5%，易损件与原型号一致 | 风速仪、噪声仪、新易损件 |
2. 镀锌材质专项维护要点
| 维护项目 | 操作注意事项 | 潜在风险 | 纠正措施 |
|---|---|---|---|
| 镀锌层保护 | 避免用坚硬工具（钢丝刷、刮刀）清理积尘，禁止撞击机壳 | 镀锌层划伤后易生锈，加速设备损坏 | 用软毛刷、高压气枪清洁，划伤处及时补涂防锈漆 |
| 防腐维护 | 潮湿、多雨地区每半年检查镀锌层状态 | 雨水浸泡导致镀锌层老化，出现锈蚀斑点 | 锈蚀斑点用砂纸打磨后，喷涂环氧富锌底漆 + 面漆 |
| 螺栓维护 | 选用镀锌或不锈钢螺栓，禁止使用普通碳钢螺栓 | 碳钢螺栓与镀锌机壳发生电化学腐蚀，导致螺栓松动 | 定期涂抹防锈油，每年更换一次螺栓（若锈蚀严重） |
| 排水孔维护 | 高湿场景需保持底部排水孔畅通 | 排水孔堵塞导致机壳内积水，腐蚀电机 | 每月清理排水孔杂物，避免堵塞 |
3. 特殊工况维护调整
| 工况类型 | 维护频次调整 | 专项维护内容 |
|---|---|---|
| 高湿场景（≥85% RH） | 每月→每 2 周 | 增加排水孔清理，检查密封胶老化情况 |
| 高粉尘场景 | 每周→每天 | 增加滤网清洁频次，叶轮积尘及时清理 |
| 多雨地区 | 每季度→每 2 个月 | 检查镀锌层锈蚀情况，补涂防锈漆 |
| 高温场景（≤60℃） | 每半年→每 3 个月 | 清洁电机散热片，检查润滑脂状态 |
六、常见故障速查与解决方案
| 故障现象 | 核心原因 | 解决方案 | 预防措施 |
|---|---|---|---|
| 无法启动 | 电压缺失、接线松动、叶轮卡滞 | 检测电压，紧固接线，清理叶轮异物 | 每月检查电源和接线，定期清洁叶轮 |
| 风量不足 | 转向错误、滤网堵塞、逆风安装 | 调换三相电机相序，清洗滤网，加装导流罩 | 安装时核对转向，高粉尘场景定期换滤网 |
| 噪声 / 振动大 | 螺栓松动、减震垫老化、叶轮不平衡 | 紧固螺栓，更换减震垫，清洁叶轮积尘 | 安装时加装减震垫，每月紧固螺栓 |
| 电机过热 | 过载运行、散热不良、电压异常 | 降低负载（清理风管阻力），清洁散热片，调整电压 | 避免长期满负荷运行，高温场景换 F 级电机 |
| 漏风 / 渗水 | 密封胶老化、排水孔堵塞、百叶闭合不严 | 重新打密封胶，清理排水孔，校正百叶 | 每年更换密封胶，高湿场景保持排水孔畅通 |
| 镀锌层锈蚀 | 划伤未补漆、环境腐蚀超标 | 打磨锈蚀处补涂防锈漆，增加防腐维护频次 | 避免撞击机壳，腐蚀场景额外喷涂防腐漆 |
七、安全操作与常见误区
1. 安全操作要点
- 维护前必须断电验电，悬挂 “禁止合闸” 警示牌，高空作业系安全带；
- 禁止用坚硬工具清理叶轮、机壳，避免划伤镀锌层；
- 电气作业需持证上岗，户外接线需做好防雨密封，避免触电风险；
- 多人协作时明确分工，避免交叉作业引发安全事故。
2. 常见维护误区纠正
| 误区表现 | 潜在危害 | 纠正措施 |
|---|---|---|
| 用钢丝刷清理镀锌机壳 / 叶轮 | 划伤镀锌层，加速锈蚀 | 选用软毛刷、高压气枪或中性清洁剂 |
| 混用碳钢螺栓与镀锌部件 | 电化学腐蚀，导致螺栓松动、机壳锈蚀 | 全部选用镀锌或不锈钢螺栓，定期涂抹防锈油 |
| 忽略排水孔维护，堵塞不清理 | 机壳内积水，腐蚀电机和镀锌层 | 每月清理排水孔，高湿场景扩大排水孔尺寸 |
| 密封胶选用普通玻璃胶 | 耐候性差，易开裂漏风渗水 | 选用耐候硅酮胶或聚氨酯密封胶，宽度≥10mm |
| 轻度锈蚀不处理，放任发展 | 锈蚀面积扩大，影响风机结构强度 | 发现锈蚀立即打磨补漆，避免雨水浸泡 |
八、附录（实用工具包）
1. 常用工具清单
| 工具类型 | 具体工具 | 用途 |
|---|---|---|
| 测量工具 | 卷尺、水平仪、激光测距仪 | 尺寸测量、水平校准 |
| 安装工具 | 扭矩扳手、电钻、密封枪、螺丝刀 | 螺栓紧固、密封、支架安装 |
| 维护工具 | 软毛刷、高压气枪、中性清洁剂、防锈漆 | 清洁、镀锌层维护 |
| 检测工具 | 万用表、接地电阻测试仪、风速仪、噪声仪 | 电气检测、性能检测 |
2. 核心术语解释
- 轴流结构：气流沿叶轮轴向进出，阻力小、风量足，适用于无风管场景；
- 斜流结构：介于轴流与离心之间，风压比轴流高，适用于短风管场景；
- 热镀锌：将钢板浸入熔融锌液，形成金属结合层，防腐性优于电镀锌；
- 防护等级 IP54：防尘（防止粉尘进入电机内部）、防溅水（任意方向溅水无影响）。
