边墙风机全维度技术手册（结构化实操版）

边墙风机（又称壁式通风机）是一种侧墙安装、水平送风 / 排风的专用通风设备，核心优势为安装便捷、节省空间、适配性强，广泛应用于工业车间、商业建筑、公共设施的通风换气、散热排尘。以下从定义、分类、特性、选型、安装维护等维度展开，全方面解析该产品，可直接用于技术文档、销售资料或客户培训。

一、核心认知：什么是边墙风机？

1. 定义与核心定位

本质：安装于建筑墙体（或边墙支架），通过电机驱动叶轮旋转，实现空气水平输送的通风设备，核心功能是快速换气、局部散热、定向送风。

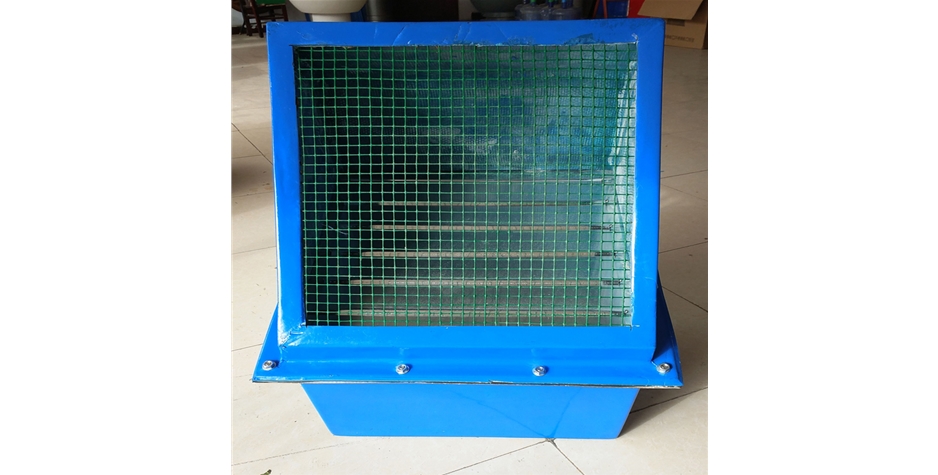

结构特点：由机壳、叶轮、电机、防雨百叶、减震装置组成，部分机型带消声、防腐、防爆功能，机身紧凑（厚度≤300mm），可直接嵌入墙体开孔，无需屋顶基础。

核心差异（与屋顶风机对比）：

对比维度	边墙风机	屋顶风机（轴流 / 离心）	核心适配场景
安装位置	建筑侧墙、墙体开孔	建筑屋顶	边墙：无屋顶安装条件、局部定向通风
安装难度	低（2-3 人即可完成）	高（需吊装、屋顶基础）	边墙：改造项目、临时通风、低层建筑
气流方向	水平送风 / 排风	垂直向上排风 / 向下送风	边墙：跨区域通风、车间岗位送风
空间占用	占用墙体空间，不影响屋顶 / 地面	占用屋顶空间，需预留基础	边墙：车间、商场、写字楼等紧凑空间
维护便捷性	地面 / 低空维护，无需高空作业	高空维护，需搭建脚手架	边墙：频繁维护场景、老旧建筑

2. 核心优势（适配场景的关键价值）

安装便捷：无需屋顶加固、吊装设备，墙体开孔后直接固定，施工周期短（1-2 小时 / 台），改造项目无需停产；
空间友好：机身紧凑，不占用屋顶空间（适合屋顶有其他设备或无法承重的场景），不影响地面布局；
定向高效：水平气流定向输送，可精准覆盖车间岗位、办公区域，通风效率比屋顶风机高 15%-20%；
功能多元：可定制防腐、防爆、低噪、消防排烟等功能，适配常规及特殊环境；
维护成本低：低空维护，无需高空作业设备，日常巡检、清洁更安全高效。

二、产品分类与型号体系（快速对号入座）

1. 按核心功能 / 材质分类

分类维度	具体类型	代表型号	核心配置	适用场景
材质类型	玻璃钢（FRP）边墙风机	BWF-F 系列	玻璃钢机壳 / 叶轮，耐腐材质	腐蚀、高湿、盐雾环境（化工、沿海）
	金属（钢 / 铝）边墙风机	JBW 系列	钢板 / 铝合金机壳，防锈涂层	常规环境（普通厂房、写字楼）
	塑料边墙风机（小型）	PBW 系列	ABS 塑料机壳，轻质低价	民用建筑、小型商铺、阁楼
功能类型	普通型（轴流）	BWF-I 系列	轴流叶轮，低压大流量	常规通风、散热（车间、仓库）
	低噪型	BWF-N 系列	气动优化叶轮、消声棉、减震垫	医院、学校、写字楼、居民区附近
	防腐型	BWF-F 系列	玻璃钢 / 316L 不锈钢配件，氟橡胶密封	化工、酸洗、污水处理厂
	防爆型	BWF-Ex 系列	Ex d IIA/IIB 防爆电机，防静电设计	加油站、油漆车间、化工防爆区
	消防排烟型	BWF-XF 系列	耐高温电机（280℃/30min），CCCF 认证	地下车库、商场、厂房消防排烟
压力等级	低压型（轴流）	多数常规型号	风压≤500Pa，风量大	短距离、无风管通风
	中压型（混流）	BWF-H 系列	混流叶轮，风压 500-1000Pa	短风管、多弯头通风（商场、写字楼）

2. 型号命名规则（行业通用标准）

通用命名格式：[材质 / 功能代号] + [结构类型] + [叶轮直径 (mm)] + [核心参数 / 特殊功能]

示例 1：BWF-Ex-F-800 → 边墙风机（BW）、防爆型（Ex）、玻璃钢材质（F）、叶轮直径 800mm
示例 2：JBW-N-600 → 金属边墙风机（JBW）、低噪型（N）、叶轮直径 600mm
示例 3：BWF-XF-1000 → 边墙风机、消防排烟型（XF）、叶轮直径 1000mm

三、核心性能参数（典型型号参考）

型号	材质类型	叶轮直径 (mm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	转速 (r/min)	噪音 (dB (A))	重量 (kg)	核心功能	适用场景
BWF-I-500	钢板	500	8000-15000	150-300	1.1-2.2	960	55-65	35-45	普通通风	小型厂房、商铺通风
BWF-F-800	玻璃钢	800	25000-40000	200-500	3-5.5	720	60-70	85-100	防腐耐腐	化工、酸洗车间通风
BWF-Ex-700	玻璃钢	700	18000-32000	250-550	2.2-4	960	62-72	75-85	防爆防腐	化工防爆区、油漆车间
BWF-N-600	铝合金	600	12000-25000	180-400	1.5-3	720	48-58	50-60	低噪静音	医院、学校、写字楼通风
BWF-XF-900	耐高温钢	900	30000-50000	300-800	5.5-7.5	720	65-75	110-130	消防排烟	地下车库、商场消防排烟
PBW-400	ABS 塑料	400	5000-10000	100-250	0.75-1.1	1450	52-60	20-25	民用通风	别墅、阁楼、小型商铺

四、适用场景全景图（精准匹配需求）

1. 按行业 / 建筑类型分类

行业 / 建筑类型	典型场景	推荐机型	核心选型要求
工业制造	机械车间、电子车间、装配车间	BWF-I 系列（金属）、BWF-N 系列（低噪）	风量大（按换气次数 8-12 次 / 小时）、低噪
化工 / 环保	化工车间、酸洗车间、污水处理厂	BWF-F 系列（玻璃钢）、BWF-Ex 系列（防爆）	防腐材质（乙烯基酯树脂）、防爆电机
能源石化	加油站、燃气站、油漆仓库	BWF-Ex 系列（防爆）	Ex d IIA/IIB 防爆等级、防静电设计
商业建筑	商场、写字楼、酒店、KTV	BWF-N 系列（低噪）、BWF-H 系列（中压）	低噪（≤55dB (A)）、中压适配短风管
公共设施	医院、学校、养老院、体育馆	BWF-N 系列（低噪）、BWF-F 系列（防腐）	低噪、无二次污染、易清洁
民用建筑	别墅、多层住宅、阁楼、小型商铺	PBW 系列（塑料）、BWF-I 系列（小型）	轻质、安装便捷、低功耗
特殊场景	地下车库、厂房消防通道	BWF-XF 系列（消防）	CCCF 认证、280℃耐高温、防火阀联动

2. 按环境需求分类

环境需求	核心特征	推荐机型	关键配置要求
常规环境	无腐蚀、低噪音要求、短距离通风	BWF-I 系列（金属）、PBW 系列（塑料）	普通电机、基础减震、防雨百叶
低噪环境	医院、学校、居民区附近，噪音≤55dB (A)	BWF-N 系列（低噪）	气动优化叶轮、消声棉、氟橡胶减震垫
腐蚀环境	酸雾、碱雾、盐雾、高湿（pH＜3 或＞11）	BWF-F 系列（玻璃钢）	乙烯基酯树脂、氟橡胶密封、316L 不锈钢配件
防爆环境	易燃易爆介质（汽油、油漆、天然气）	BWF-Ex 系列（防爆）	防爆电机、防静电叶轮、接地设计
消防排烟	火灾时排烟，耐高温 280℃	BWF-XF 系列（消防）	耐高温电机、CCCF 认证、防火阀联动

五、标准化选型流程（6 步落地，避免失误）

步骤 1：明确核心需求

通风目的：换气 / 散热 / 岗位送风 / 消防排烟 / 防爆？
安装条件：是否有屋顶安装空间、墙体材质（砖混 / 彩钢 / 混凝土）、允许开孔尺寸？
环境限制：是否有腐蚀、潮湿、防爆、低噪、高温等特殊要求？
空间参数：通风区域面积、层高、换气次数需求（工业车间 8-12 次 / 小时，商业建筑 6-8 次 / 小时）。

步骤 2：核算关键参数

风量计算： $Q = V \times n \times K$
- $长宽高$ （空间体积）， $换气次数$ ， $K = 1.1 - 1.3$ （修正系数，风管越长 K 越大）；
- 示例：500㎡车间（层高 6m），换气次数 10 次 / 小时 → $Q = 500 \times 6 \times 10 \times 1.2 = 36000 m^{3} / h$ 。
风压确定：
- 无风管直接通风：风压≤300Pa（轴流型）；
- 短风管（≤5m）+1-2 个弯头：风压 300-500Pa（轴流 / 小型混流）；
- 风管长度 5-10m + 多弯头：风压 500-1000Pa（混流型）。
噪音限值：公共建筑≤55dB (A)，工业车间≤70dB (A)，居民区附近≤50dB (A)。

步骤 3：匹配机型与配置

需求组合	推荐机型	核心配置选择
常规环境 + 无风管 + 普通噪音	BWF-I 系列（金属）	钢板机壳、IE3 电机、基础减震
低噪环境 + 公共建筑 + 短风管	BWF-N 系列（低噪）	气动优化叶轮、消声棉、氟橡胶减震垫
腐蚀环境 + 化工车间 + 无风管	BWF-F 系列（玻璃钢）	乙烯基酯树脂、氟橡胶密封、316L 不锈钢配件
防爆环境 + 加油站 + 短风管	BWF-Ex 系列（防爆）	Ex d IIA/IIB 防爆电机、防静电设计
消防排烟 + 地下车库 + 风管	BWF-XF 系列（消防）	耐高温电机、CCCF 认证、防火阀联动
民用场景 + 小型空间 + 低功耗	PBW 系列（塑料）	ABS 机壳、小功率电机、简易安装底座

步骤 4：验证安装条件

墙体适配：
- 墙体厚度≤300mm：直接嵌入安装；墙体厚度＞300mm：定制加长机壳或加装支架；
- 墙体材质：砖混 / 混凝土墙可直接开孔；彩钢 / 轻质墙需加装钢结构加固框架（承重≥风机重量 ×1.5）。
开孔尺寸：预留洞口尺寸≥风机法兰尺寸 + 50mm（左右）+100mm（前后），边缘打磨光滑无毛刺。
安装方向：
- 出风口朝向室外，避开污染源（如化工排放口、垃圾站）；
- 进风口避开障碍物，确保气流顺畅（进风侧预留≥50cm 空间）。

步骤 5：优化节能与成本

电机选型：优先 IE3 级高效电机（比普通电机省电 10%-15%），24 小时运行场景选变频电机（节能 30%）；
材质优化：常规环境选金属机型（性价比高），腐蚀环境选玻璃钢机型（避免频繁更换）；
避免过度冗余：风量 / 风压仅需比计算值高 10%-15%，无需 “大马拉小车”。

步骤 6：核对合规要求

防爆场景：防爆证书需覆盖危险区域等级（0/1/2 区）和介质类型（IIA/IIB 级）；
消防场景：BWF-XF 系列需带 CCCF 认证，满足 280℃/30 分钟耐高温要求；
噪音合规：符合《工业企业厂界环境噪声排放标准》（GB 12348-2008）或《民用建筑隔声设计规范》（GB 50118-2010）。

六、安装与维护标准化指南（实操要点）

1. 安装核心步骤（附验收标准）

安装阶段	操作要点	验收标准	常见误区与后果
洞口与支架准备	1. 墙体开孔尺寸符合要求，边缘打磨光滑； 2. 轻质墙加装 H 型钢支架（焊接牢固，承重≥风机重量 ×1.5）； 3. 支架 / 洞口水平误差≤2mm/m	支架无变形，洞口尺寸精准	支架不牢固→运行振动大；洞口过大→漏风严重
减震与固定	1. 风机底座与支架 / 墙体间加装 8mm 氟橡胶减震垫（对称布置）； 2. 用 316L 不锈钢膨胀螺栓紧固，螺栓力矩 40-50N・m； 3. 调整风机水平度（误差≤1°）	风机无松动、无倾斜，运行振动≤4.5mm/s	减震垫缺失→振动传递至墙体；螺栓松动→噪音增大
密封防水	1. 风机法兰与墙体间加氟橡胶密封条，缝隙用耐腐密封胶填充； 2. 室外侧加装防雨百叶（带防虫网）； 3. 彩钢墙安装时，底座加彩钢加固板	无雨水倒灌、漏风率≤3%	密封不严→雨水倒灌、室内受潮；无防雨百叶→雨水进入机壳
电气安装	1. 电机接地可靠（接地电阻≤4Ω），接线盒密封（IP55+）； 2. 电缆预留≥50cm 余量，避免拉扯； 3. 防爆场景：电缆穿管密封，选用防爆接线盒	绝缘电阻≥1MΩ，无漏电	接地不良→安全隐患；接线盒未密封→进水腐蚀电机
调试运行	1. 空载运行 30 分钟（电流≤额定电流 70%，轴承温度≤75℃）； 2. 负载运行 1 小时（风量、风压达标，噪音符合要求）	参数无异常，运行平稳	空载电流超标→电机故障；负载噪音大→叶轮不平衡

2. 维护保养周期与内容

维护周期	核心内容	特殊场景要求（防腐 / 防爆 / 消防）
日常（每周 1 次）	1. 检查运行状态（无异常噪音 / 振动）； 2. 清理防雨百叶、防虫网积尘； 3. 检查紧固件无松动	1. 防腐：清理机壳底部积液（中和后排放）； 2. 防爆：检查防爆面无杂物； 3. 消防：检查防火阀联动状态
定期（3 个月 1 次）	1. 清洁叶轮（软毛刷 + 中性清洁剂）； 2. 检查密封件无老化； 3. 轴承补充润滑脂（聚脲基，填充量 1/2-2/3）	1. 防腐：检查叶轮 / 机壳腐蚀情况，补涂防腐膏； 2. 防爆：紧固防爆螺栓，涂抹高温防咬合剂； 3. 消防：清理风管内积尘
半年度（6 个月 1 次）	1. 测试电机绝缘电阻（≥1MΩ）； 2. 检查叶轮平衡（无明显抖动）； 3. 补涂机壳外防腐漆（金属机型）	1. 防腐：用超声波测厚仪检测叶轮厚度（腐蚀量≤0.5mm）； 2. 防爆：检测接地电阻（≤4Ω）； 3. 消防：测试联动功能
年度（1 年 1 次）	1. 拆解检查轴承（磨损则更换）； 2. 更换老化密封件； 3. 消防机型测试耐高温性能	1. 防腐：更换氟橡胶密封件； 2. 防爆：全面检查防爆面，更换老化密封胶圈； 3. 消防：委托第三方检测合规性
长期停机（＞1 个月）	1. 密封风机进出口，断开电源； 2. 电机接线盒内放置干燥剂	防腐场景：用 PTFE 薄膜密封，避免腐蚀介质进入

3. 常见故障排查速查表

故障现象	可能原因	排查与解决方法
噪音 / 振动过大	1. 减震垫老化 / 安装不对称；2. 叶轮积尘 / 不平衡；3. 紧固件松动；4. 轴承磨损	1. 更换减震垫并对称安装；2. 清理叶轮并校正平衡；3. 紧固螺栓；4. 更换轴承
风量不足	1. 叶轮积尘 / 腐蚀变形；2. 防雨百叶 / 防虫网堵塞；3. 风管阻力过大；4. 电机转速低	1. 清理叶轮，变形严重则更换；2. 清理堵塞物；3. 优化风管（缩短长度 / 减少弯头）；4. 检查电机电压
电机过热	1. 过载运行；2. 轴承卡死；3. 接线盒密封过紧（散热不良）；4. 绝缘层老化	1. 调整运行参数，降低阻力；2. 更换轴承并补充润滑脂；3. 检查接线盒通风；4. 电机绕组重新浸漆
漏风 / 漏水	1. 密封胶开裂 / 密封条老化；2. 法兰连接松动；3. 机壳腐蚀穿孔	1. 重新涂抹密封胶，更换氟橡胶密封条；2. 紧固法兰螺栓；3. 修补机壳或更换
防爆报警 / 漏电	1. 防爆面有划痕 / 杂物；2. 接地电阻超标；3. 电缆破损	1. 清理防爆面，划痕用研磨膏修复；2. 补充接地极；3. 更换防爆电缆

七、核心优势总结与选型建议

1. 核心优势总结

安装便捷：无需屋顶基础和吊装设备，施工周期短，改造项目友好；
空间适配：紧凑机身，适配无屋顶安装条件、空间有限的场景；
维护安全：低空维护，避免高空作业风险，降低运维成本；
功能多元：可定制防腐、防爆、低噪、消防等功能，覆盖全场景需求；
定向高效：水平气流精准输送，通风效率高于屋顶风机。

2. 选型决策建议

若无屋顶安装条件（如低层建筑、屋顶有其他设备）：优先选边墙风机，安装成本比屋顶风机低 30%-50%；
若需要局部定向通风（如车间岗位送风、办公区域换气）：边墙风机水平气流更精准，比屋顶风机节能 10%-15%；
若环境特殊（腐蚀、防爆、低噪）：选定制化边墙风机（玻璃钢防腐、防爆电机、低噪结构），适配复杂需求；
若维护频繁（如化工车间、高尘环境）：边墙风机低空维护更安全，减少停机时间；
若预算有限 / 改造项目：普通金属边墙风机性价比高，施工周期短，无需停产。

总结

边墙风机的核心价值是 **“安装便捷 + 空间适配 + 维护友好”**，通过水平送风设计和多元功能定制，成为屋顶风机的重要补充，尤其适配无屋顶安装条件、局部通风、改造项目等场景。选型需紧扣 “需求→参数→机型→合规” 的闭环逻辑，安装维护重点关注密封防水、减震固定、电机防护，即可确保设备长期稳定运行（常规环境寿命 8-10 年，特殊环境 5-8 年）。复杂场景建议联合厂家定制化方案，避免选型失误。
