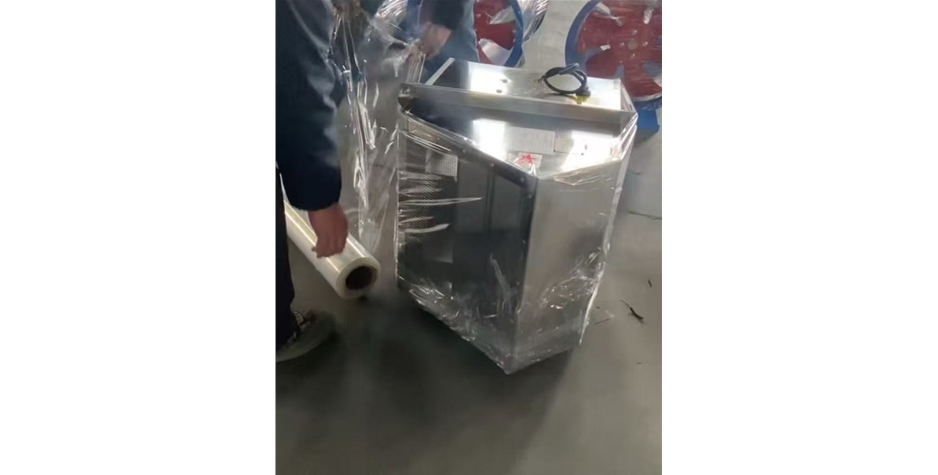

不锈钢边墙风机
不锈钢边墙风机（Stainless Steel Wall-mounted Fan）技术全解析
不锈钢边墙风机是一款以不锈钢（常见 304/316 材质） 为核心壳体材质，采用轴流式气流设计，直接安装于建筑外墙的通风设备。其核心优势是耐腐蚀、结构紧凑、安装便捷，适配有轻微腐蚀、高湿、洁净需求的室内外排风 / 送风场景，与玻璃钢离心屋顶风机形成 “安装位置 + 气流形式 + 材质特性” 的差异化互补。
一、核心基础信息（含中英文对照）
1. 核心结构与部件
| 中文部件名称 | 英文名称 | 材质规格 | 核心功能 |
|---|---|---|---|
| 不锈钢机壳 | Stainless Steel Casing | 304 不锈钢（常规防腐）/316 不锈钢（强腐蚀 / 沿海盐雾） | 防护内部部件，抵御腐蚀、潮湿，强度高 |
| 轴流叶轮 | Axial Impeller | 不锈钢 / 铝合金（可选） | 推动气流沿轴向流动，风量大、风压适中 |
| 驱动电机 | Drive Motor | 普通型 / 防爆型（ExdIICT4）/ 防腐型 | 提供动力，绝缘等级≥F 级，防护等级 IP54~IP55 |
| 防雨百叶 | Rainproof Louver | 不锈钢材质，带防虫网 | 防止雨水倒灌、异物进入，排风时自动开启 |
| 减震支架 | Vibration-damping Bracket | 橡胶减震垫 + 碳钢支架（镀锌防腐） | 降低运行振动，减少噪音传导至建筑墙体 |
| 法兰接口 | Flange Connection | 不锈钢法兰，适配风管 | 可外接风管，延伸通风范围 |
2. 关键技术参数（行业通用范围）
| 中文参数 | 英文参数 | 常规范围 | 选型核心参考 |
|---|---|---|---|
| 风量 | Air Volume | 1000~50000 m³/h | 按空间体积 × 换气次数 ×1.1（漏风系数）计算 |
| 全压 | Total Pressure | 50~300 Pa | 适配短风管（≤5m）或无风管直排场景 |
| 电机功率 | Motor Power | 0.25~15 kW | 匹配风量风压，预留 10% 功率余量 |
| 转速 | Rotational Speed | 750~1500 rpm | 转速越高风量越大，噪音同步增加 |
| 适用温度 | Operating Temperature | -20℃~120℃ | 304/316 不锈钢耐温性优于普通玻璃钢 |
| 防护等级 | Protection Class | IP54~IP55 | 户外安装≥IP54，潮湿 / 腐蚀环境≥IP55 |
| 噪音等级 | Noise Level | ≤65~75 dB (A)（1m 处） | 无风管直排噪音略低，接风管后噪音上升 5~10 dB (A) |
| 防腐等级 | Corrosion Resistance | 304 耐弱酸碱（pH 4~10）；316 耐强酸碱 / 盐雾（pH 2~12） | 按介质腐蚀性选择材质 |
3. 核心优势与局限性
| 优势类型 | 具体说明 | 英文对照 | 适配场景 |
|---|---|---|---|
| 耐腐蚀 | 304 不锈钢抵御潮湿、弱酸碱；316 不锈钢适配沿海盐雾、化工弱腐蚀环境，无锈蚀风险 | Corrosion-resistant (304 for weak corrosion; 316 for salt spray/strong corrosion) | 沿海建筑、厨房排风、化工辅助车间 |
| 安装便捷 | 直接固定于外墙预留洞口，无需屋顶基础，施工周期短（1~2 小时 / 台） | Easy wall-mounted installation, no roof foundation required | 厂房外墙、办公楼外墙、酒店后厨 |
| 风量大 | 轴流式设计风量大，适合大空间快速换气，无需高风压 | Large air volume for rapid ventilation in spacious areas | 车间、仓库、地下车库辅助排风 |
| 维护简单 | 防雨百叶可拆卸，叶轮、电机易检修，不锈钢材质清洁方便 | Easy maintenance with detachable louver and accessible impeller/motor | 所有边墙安装场景 |
| 局限性 | 具体说明 | 规避方案 |
|---|---|---|
| 风压偏低 | 全压通常≤300 Pa，无法适配长风管（>5m）或多弯头场景 | 需长风管时，搭配高压风机；或缩短风管长度 |
| 噪音略高 | 轴流叶轮气流紊乱度高于离心式，噪音比同风量玻璃钢离心风机高 5~10 dB (A) | 加装消声器、减震垫；选用低转速型号 |
| 安装位置受限 | 仅能安装于外墙，需预留洞口，无法满足屋顶通风需求 | 屋顶通风优先选玻璃钢离心屋顶风机 |
二、核心应用场景（按腐蚀 / 功能分类）
不锈钢边墙风机的应用场景核心围绕 **“外墙安装 + 耐腐蚀需求”**，尤其适配不便屋顶开孔、有轻微腐蚀或高湿的环境，具体分类如下：
1. 工业辅助防腐场景
| 场景细分 | 腐蚀介质特性 | 风机选型配置 | 核心优势表现 |
|---|---|---|---|
| 化工辅助车间（原料仓库、成品库房） | 弱酸碱雾（pH 4~10）、高湿 | 304 不锈钢机壳 + 普通防腐电机 + 防雨百叶 | 抵御弱腐蚀，避免机壳锈蚀，维护周期长 |
| 沿海工厂车间（海边工业园） | 盐雾腐蚀、高湿 | 316 不锈钢机壳 + IP55 电机 + 防盐雾涂层 | 316 不锈钢抗盐雾能力强，使用寿命≥10 年 |
| 食品加工厂（屠宰、烘焙车间） | 高湿、油脂蒸汽、弱酸清洗废水汽 | 304 不锈钢机壳 + 易清洁叶轮 + 防虫网 | 不锈钢表面光滑，无卫生死角，符合食品级洁净要求 |
| 电镀车间辅助排风（非核心腐蚀区） | 轻微酸雾（核心区用玻璃钢离心风机） | 316 不锈钢机壳 + 短风管外接 | 补充排风，避免酸雾积聚在车间角落 |
2. 民用建筑外墙通风场景
| 场景细分 | 核心需求 | 风机选型配置 | 核心优势表现 |
|---|---|---|---|
| 酒店后厨排风（厨房油烟、蒸汽） | 大流量、耐油烟腐蚀、防异味扩散 | 304 不锈钢机壳 + 大风量型号 + 外接油烟管道 | 不锈钢抵御油烟腐蚀，防雨百叶防止雨水倒灌进厨房 |
| 办公楼卫生间 / 储藏室排风 | 低噪、小型化、安装便捷 | 小型 304 不锈钢风机（风量 1000~3000 m³/h）+ 橡胶减震垫 | 直接安装于外墙，无需机房，不占用室内空间 |
| 商场 / 超市外墙辅助送风 | 补充新风、大流量、适配人员密集区 | 中大型风机（风量 10000~30000 m³/h）+ 法兰接风管 | 轴流风机风量大，快速改善室内空气质量 |
| 医院病房 / 实验室排风（非强腐蚀区） | 洁净、低噪、防交叉污染 | 304 不锈钢机壳 + 密封法兰 + 高效过滤网 | 不锈钢无锈蚀粉尘脱落，符合医院洁净要求 |
3. 特殊功能场景
| 场景细分 | 核心需求 | 风机选型配置 | 核心优势表现 |
|---|---|---|---|
| 石油化工防爆区外墙排风 | 防爆、防静电、排出易燃易爆气体 | 316 不锈钢机壳 + 防爆电机（ExdIICT4）+ 直联传动 | 防爆电机无火花风险，不锈钢防静电，符合防爆规范 |
| 高温车间外墙排风（冶炼 / 烘干车间） | 耐高温、排出热风 | 304 不锈钢机壳 + 耐高温电机（耐温≤120℃） | 不锈钢耐温性优于普通玻璃钢，长期运行不变形 |
| 地下车库外墙辅助排风 | 大流量、低能耗、配合屋顶风机使用 | 大风量轴流风机（风量 20000~50000 m³/h）+ 防雨百叶 | 与屋顶风机形成 “上排下送”，提升车库通风效率 |
三、选型计算与配置匹配
1. 核心选型公式（直接套用）
（1）风量计算
plaintext
Q = V × n × K
- V：通风空间体积（m³）= 长 × 宽 × 高
- n：换气次数（参考：车间 10~15 次 /h；卫生间 5~8 次 /h；厨房 15~20 次 /h）
- K：漏风系数（无风管直排取 1.1；接短风管取 1.15）
示例：200㎡食品加工车间，层高 4m → V=800 m³，n=12 次 /h，K=1.1 → Q=800×12×1.1=10560 m³/h → 选型风量≥10560 m³/h。
（2）风压计算
不锈钢边墙风机风压偏低，适配短风管或无风管场景，风压计算简化为：
plaintext
P = P₁ + P₂ + P₃
- P₁：风管沿程阻力（不锈钢风管 3~5 Pa/m × 风管长度，长度≤5m）
- P₂：局部阻力（防雨百叶 20~30 Pa + 防虫网 10 Pa，无配件则取 0）
- P₃：安全余量（P₁+P₂）×10%
示例：接 3m 不锈钢风管 + 防雨百叶 → P₁=3×4=12 Pa；P₂=25 Pa；P₃=（12+25）×10%≈3.7 Pa → 总风压 P≈41 Pa → 选型风压≥50 Pa 即可满足需求。
2. 关键配置匹配原则
| 需求关键词 | 配置选择 | 适用场景 |
|---|---|---|
| 弱腐蚀 / 高湿 | 304 不锈钢机壳 + IP54 电机 + 普通防雨百叶 | 食品车间、办公楼卫生间、内陆工厂 |
| 强腐蚀 / 沿海盐雾 | 316 不锈钢机壳 + IP55 电机 + 防盐雾涂层 | 化工辅助车间、海边建筑、电镀辅助区 |
| 易燃易爆 | 316 不锈钢机壳 + 防爆电机（ExdIICT4）+ 直联传动 | 石油化工防爆区、油漆仓库 |
| 低噪需求 | 低转速型号 + 橡胶减震垫 + 消声器 | 酒店客房外墙、医院病房外墙 |
| 长风管（>5m） | 不推荐单独使用，建议搭配高压离心风机 | 需长距离送风 / 排风场景 |
四、安装与维护规范
1. 核心安装步骤
| 步骤 | 操作要点 | 安全注意事项 |
|---|---|---|
| 1. 洞口预留 | 外墙预留洞口尺寸比风机法兰大 50~100mm，洞口水平度≤2mm/m | 洞口需避开建筑承重梁，避免影响结构安全 |
| 2. 支架固定 | 安装镀锌减震支架，用膨胀螺栓固定于墙体，螺栓间距≤300mm | 支架承重≥风机重量的 1.5 倍，避免风机脱落 |
| 3. 风机就位 | 将风机吊装至支架，法兰与墙体缝隙用密封胶填充，防止漏风 / 雨水渗入 | 不锈钢机壳避免碰撞，防止变形影响运行 |
| 4. 电气安装 | 电机接线接地（接地电阻 < 4Ω），防爆型风机用专用防爆电缆 | 电线穿镀锌钢管保护，避免日晒雨淋腐蚀 |
| 5. 调试运行 | 点动测试转向（防雨百叶应向外开启）→ 空载运行 30min → 带载运行 2h | 监测振动≤0.15mm，噪音≤设计值，电机温度≤85℃ |
2. 维护保养周期表
| 维护周期 | 核心维护内容 | 特殊要求 |
|---|---|---|
| 每日 | 检查运行状态、防雨百叶开启是否灵活、有无异响 | 发现百叶卡滞及时清理异物 |
| 每月 | 清洁防雨百叶、防虫网积尘；紧固支架螺栓；检查电机接线端子 | 腐蚀环境缩短至每 15 天清洁 1 次 |
| 每 3 个月 | 电机轴承加注锂基润滑脂（NLGI 2 级）；检查叶轮积尘，必要时拆卸清洁 | 高温 / 高湿环境缩短至每 1 个月润滑 1 次 |
| 每年 | 检测电机绝缘电阻（≥2MΩ）；检查不锈钢机壳是否有划痕、腐蚀，及时补漆 | 沿海盐雾环境每 6 个月检查 1 次机壳腐蚀情况 |
五、与玻璃钢离心屋顶风机的核心差异对比
| 对比维度 | 不锈钢边墙风机 | 玻璃钢离心屋顶风机 |
|---|---|---|
| 安装位置 | 建筑外墙，需预留洞口 | 建筑屋顶，需做混凝土基础 |
| 气流形式 | 轴流式，风量大、风压低 | 离心式，风压高、风量调节范围广 |
| 核心材质 | 304/316 不锈钢，耐温性好 | 普通 / 乙烯基酯 / 酚醛 FRP，防腐性强 |
| 适配场景 | 外墙通风、短风管直排、轻微腐蚀 | 屋顶通风、长风管、强酸强碱强腐蚀 |
| 风压范围 | 50~300 Pa | 50~800 Pa |
| 噪音水平 | 65~75 dB(A) | 55~65 dB (A)（离心式气流更稳定） |
| 维护难度 | 中（外墙检修便捷） | 中（屋顶检修需登高设备） |
选型建议
- 优先选不锈钢边墙风机：外墙有安装条件、无长风管、仅需轻微防腐 / 高湿环境（如厨房、食品车间、沿海建筑）。
- 优先选玻璃钢离心屋顶风机：需屋顶通风、长风管（>5m）、强酸强碱强腐蚀环境（如化工、电镀核心区）、低噪需求高的场景（如酒店、办公楼）。
