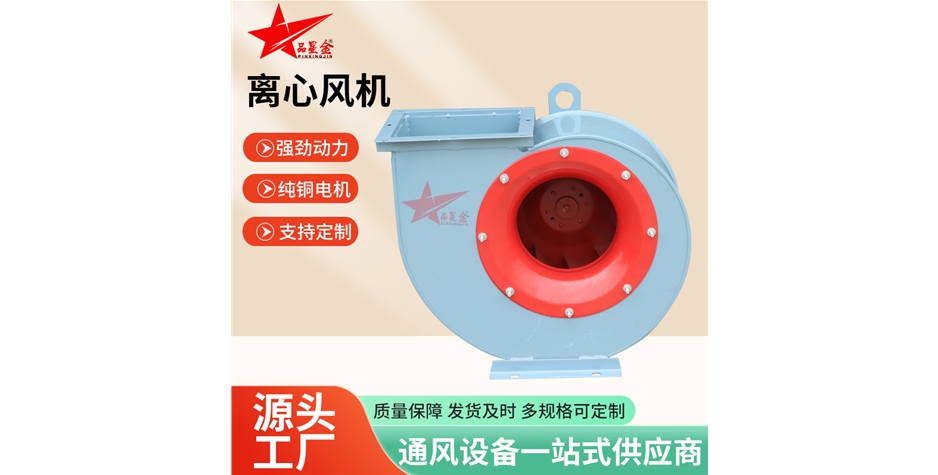

玻璃钢离心屋顶风机
玻璃钢离心风机 全面技术手册（专业实操版）
玻璃钢离心风机（FRP Centrifugal Fan）是以玻璃纤维增强塑料（FRP）为主体材质，采用离心式叶轮结构（气流沿径向流动）的通用型通风设备，核心优势为风压高、抗管道阻力强、风量稳定，广泛适配需要远距离送风、高阻力管道系统或局部排风的工业与民用场景。以下是全维度技术内容，适用于选型、安装、维护、故障处理等专业场景：
一、产品核心概述
1. 定义与结构组成
- 核心材质：风筒、叶轮、机壳等关键部件采用 FRP 材质，电机为密封防护设计（普通型 / 防爆型）；
- 结构特点：由离心式叶轮（后向式 / 前向式）、FRP 机壳、电机、传动装置（直联 / 皮带传动）、底座组成，气流通过叶轮旋转产生离心力，实现从轴向进风、径向出风的压力提升；
- 核心定位：解决高阻力、远距离通风需求，适用于管道复杂、送风距离长的场景，风压性能显著优于轴流式风机。
2. 核心优势（材质 + 结构双重赋能）
| 优势类别 | 具体表现 | 行业对比（vs 金属离心风机） |
|---|---|---|
| 材质优势 | 耐酸碱、盐雾、化工介质腐蚀，使用寿命达 10-15 年； 密度为钢材 1/4-1/3，整机重量轻 30%-50%，降低安装基座承重； 振动阻尼性好，运行噪音比金属风机低 5-8dB (A) | 金属风机在腐蚀环境寿命仅 1-3 年，需定期防腐维护 |
| 结构优势 | 离心式叶轮气动效率高（全压效率 80%-85%），风压稳定； 机壳采用蜗壳型设计，气流导流效果好，抗管道阻力强； 支持直联 / 皮带传动，适配不同转速需求（750-3000r/min） | 轴流式风机风压仅 50-500Pa，不适用于长管道、多弯头场景 |
| 性能优势 | 风量范围广（1000-50000m³/h），风压可达 500-2000Pa（高压型）； 叶轮动平衡精度≥G6.3 级，运行振动速度≤2.8mm/s，连续无故障运行≥8000 小时； 防护等级 IP54-IP65，适配复杂环境 | 普通离心风机在高阻力场景下风量衰减≥20%，FRP 机型衰减≤5% |
二、关键分类体系
1. 按结构型式分类
| 类型 | 核心特征 | 适用场景 | 技术参数参考 |
|---|---|---|---|
| 单级单吸式 | 结构简单、体积小、成本低，叶轮单侧进风 | 中小型管道通风、局部排风（如实验室、小型化工车间） | 风量 1000-20000m³/h，风压 500-1200Pa |
| 单级双吸式 | 叶轮双侧进风，风量大、效率高，运行稳定 | 大型厂房、长距离管道送风（如冶金厂、化工园区） | 风量 20000-50000m³/h，风压 800-2000Pa |
| 多级离心式 | 多叶轮串联，风压极高（≥1500Pa），抗阻力能力强 | 超远距离管道（＞50m）、高阻力系统（多弯头 + 过滤装置） | 风量 5000-30000m³/h，风压 1500-3000Pa |
2. 按防爆 / 防护等级分类
| 类型 | 核心参数 | 适用环境 | 关键要求 |
|---|---|---|---|
| 普通型 | 防护等级 IP54，绝缘等级 F 级，无防爆 | 无腐蚀、无爆炸风险的民用 / 通用工业场景（如写字楼、普通仓库） | 电机外壳防护≥IP54，绝缘电阻≥1MΩ |
| 气体防爆型 | 防爆等级 Exd IICT4 Gb/Exd IIBT4 Gb，IP65 | 化工、制药、油气区等可燃气体 / 蒸气环境 | 密封间隙≤0.2mm，接地电阻≤4Ω，电机表面温度≤135℃（T4 级） |
| 粉尘防爆型 | 防爆等级 ExtD A21 IP65 T135℃，IP65 | 面粉厂、煤粉车间等可燃性粉尘环境 | 防尘密封设计，防静电接地，表面温度≤135℃ |
| 防腐型 | 乙烯基酯树脂 FRP，耐腐密封胶，IP65 | 化工、电镀、沿海盐雾等强腐蚀环境 | 风筒 / 叶轮采用乙烯基酯树脂，金属部件热镀锌防腐 |
3. 按环境适配分类
| 适配类型 | 材质 / 结构优化 | 适用场景 | 温度 / 介质要求 |
|---|---|---|---|
| 高温型 | 酚醛 / 特种环氧 FRP（耐 80-120℃），H 级绝缘电机 | 锅炉房、烘烤车间、高温生产线 | 长期工作温度≤120℃，无强腐蚀介质 |
| 耐低温型 | 改性聚酯 FRP（耐 - 40℃），耐寒电机 | 寒冷地区、冬季户外通风 | 工作温度≥-40℃，无结冰堵塞风险 |
| 低噪型 | 机翼型降噪叶轮，蜗壳消声结构，减震底座 | 医院、实验室、写字楼等噪音敏感场所 | 运行噪音≤55dB (A)（1m 处） |
| 高湿型 | IP55 防护，防水密封，防潮电机 | 食品加工、纺织厂、多雨地区 | 相对湿度≥85%，无强腐蚀介质 |
三、关键技术参数（通用范围）
| 技术指标 | 常规参数区间 | 高压 / 特殊机型参数 |
|---|---|---|
| 风量（Q） | 1000-50000 m³/h | 多级机型可达 80000 m³/h |
| 全压（P） | 500-1500 Pa | 高压机型可达 3000 Pa |
| 电机功率（N） | 0.75-75 kW | 大型机组可达 110 kW |
| 电机转速（n） | 750-3000 r/min | 皮带传动机型可调节（500-3000 r/min） |
| 防护等级（IP） | IP54-IP55 | 腐蚀 / 粉尘环境 IP65 |
| 绝缘等级 | F 级 - H 级 | 高温环境≥H 级（耐 180℃） |
| 工作温度 | 常规型：-40℃~80℃ | 高温型：80-120℃；耐低温型：-40℃~60℃ |
| 运行噪音 | ≤65 dB (A)（1m 处） | 低噪型≤55 dB (A) |
| 动平衡精度 | ≥G6.3 级 | 高精度场景≥G2.5 级 |
| 介质适配 | 常规空气、酸碱废气、粉尘（含尘量≤200mg/m³） | 强腐蚀介质需定制乙烯基酯树脂机型 |
四、核心应用领域
1. 工业领域（核心市场，占比 70%+）
- 强腐蚀场景：化工车间、电镀厂、印染厂、制药厂的酸碱废气排出（适配防腐型）；
- 高阻力管道场景：冶金厂、电力厂、大型厂房的长距离管道送风（适配单级双吸 / 多级机型）；
- 防爆场景：油气田、溶剂仓库、煤粉加工车间的可燃介质通风（适配气体 / 粉尘防爆型）；
- 高温场景：锅炉房、烘烤车间、玻璃厂的余热排出（适配高温型）。
2. 民用与公共建筑
- 高层建筑：写字楼、酒店、商场的中央空调通风系统（适配低噪型）；
- 医疗 / 科研：医院手术室、实验室的局部排风（适配低噪 / 防腐型）；
- 交通设施：地铁站台、高铁站房的远距离通风（适配单级双吸式）。
3. 特殊场景
- 沿海地区：盐雾腐蚀环境下的工厂通风（防腐型，寿命 10 年 +）；
- 寒冷地区：-30℃以下户外长管道通风（耐低温型，启动无故障）；
- 高阻力系统：管道长度＞50m、弯头＞5 个的复杂通风系统（多级高压型）。
五、科学选型流程（精准匹配场景）
1. 选型核心逻辑
离心风机选型核心是匹配风压与管道阻力，避免 “风压不足导致风量衰减” 或 “风压过剩造成能耗浪费”，流程为：明确环境参数→核算风量风压→匹配结构 / 材质→合规验证。
2. 关键参数核算（必备公式）
- 风量核算：Q = 房间体积（m³）× 换气次数（次 /h）× 1.1（余量） （工业场景换气次数 6-12 次 /h，民用场景 8-20 次 /h）
- 风压核算：P = 管道沿程阻力（Pa）+ 局部阻力（弯头 / 阀门 / 过滤装置，Pa）× 1.2（余量） （管道沿程阻力 = 管道长度 × 单位长度阻力，局部阻力 = 局部构件阻力系数 × 风速 ²× 空气密度 / 2）
- 功率核算：N = (Q×P)/(3600×η×1000) × 1.3（安全系数） （η 为风机全压效率，80%-85%）
3. 场景化选型速查表
| 应用场景 | 推荐机型 | 核心配置要点 | 关键参数参考 |
|---|---|---|---|
| 化工车间（强腐蚀 + 长管道） | 单级双吸式防腐防爆型 | 乙烯基酯树脂 FRP，Exd IICT4 Gb，IP65，H 级电机 | 风量 20000-30000m³/h，风压 1200-1500Pa |
| 面粉厂（粉尘 + 管道通风） | 单级吸式粉尘防爆型 | ExtD A21 IP65 T135℃，光滑叶轮，防静电接地 | 风量 10000-20000m³/h，风压 800-1000Pa |
| 锅炉房（高温 + 高阻力） | 多级离心式高温型 | 酚醛树脂 FRP，H 级绝缘 + 独立散热，多级叶轮 | 风量 15000-25000m³/h，风压 1500-2000Pa |
| 写字楼（低噪 + 中距离送风） | 单级吸式低噪型 | 降噪叶轮，消声蜗壳，减震底座 | 风量 5000-10000m³/h，风压 500-800Pa，噪音≤55dB (A) |
| 沿海工厂（盐雾 + 长管道） | 单级双吸式防腐型 | 乙烯基酯树脂，热镀锌金属件，耐候密封胶 | 风量 25000-40000m³/h，风压 1000-1200Pa |
4. 选型禁忌
- 禁止用轴流式风机替代离心式风机用于长管道、高阻力场景（风量衰减≥30%）；
- 禁止在强腐蚀环境选用通用型树脂（不饱和聚酯），需选乙烯基酯树脂；
- 禁止在防爆环境选用非防爆电机或擅自改装防爆结构；
- 禁止忽视管道阻力核算（仅按风量选型），导致风压不足无法满足送风需求。
六、安装规范与操作要点
1. 安装前准备
- 基座要求：混凝土基座强度≥C25，尺寸≥风机底座 1.2 倍，水平度误差≤0.5mm/m，承重≥风机重量 1.5 倍；钢结构基座需焊接牢固，做防腐处理；
- 设备检查：核对风机型号、参数与设计一致，检查 FRP 部件无裂纹、破损，叶轮转动灵活无卡滞，电机接线盒密封完好；
- 工具与辅料：准备水平仪、扳手、密封胶（耐候 / 耐腐型）、柔性接头、减震垫等，防爆型需用防爆工具。
2. 安装核心步骤
- 基座固定：风机底座与基座间加装 5mm 厚橡胶减震垫，用膨胀螺栓（M12-M16）对角均匀紧固，螺栓间距≤300mm，确保底座水平（水平度误差≤0.5mm/m）；
- 管道连接：风筒出风口与管道采用柔性接头（长度≥200mm）连接，避免硬连接传递振动；管道坡度≥3‰（排水方向），避免积水腐蚀 FRP 部件；
- 密封处理：底座与基座接触面涂抹耐候防水密封胶，管道与柔性接头连接处用不锈钢卡箍紧固，确保无渗漏；
- 电气安装：电机接线按说明书要求连接，三相电机确保相位正确，接地电阻≤4Ω；防爆型风机接线盒需按防爆规范密封，线缆穿金属软管并做滴水弯；
- 调试运行：手动转动叶轮确认无卡滞，空载试运行 30 分钟（监测振动、噪音、电机温度），再带载运行，核对风量、风压是否达标（与额定值偏差≤±10%）。
3. 安装禁忌
- 禁止管道硬连接（无柔性接头），导致振动传递至风机和建筑结构；
- 禁止基座水平度超标（＞0.5mm/m），引发叶轮失衡、振动加剧；
- 禁止在雨天、大风天（风速≥8m/s）或高温（≥40℃）、低温（≤-20℃）环境安装；
- 禁止防爆型风机接线盒密封不良或使用非防爆线缆。
七、维护保养规程
1. 维护周期与核心内容
| 维护周期 | 适用场景 | 核心维护内容 |
|---|---|---|
| 每周（日常） | 所有场景 | 1. 清洁风机表面、进风口滤网积尘； 2. 观察运行噪音、振动是否正常； 3. 检查密封处有无渗漏，底座螺栓是否松动 |
| 每 6 个月（定期） | 常规环境 | 1. 电机轴承加注锂基润滑脂（按电机说明书用量）； 2. 拆卸进风口，清洁叶轮积尘（FRP 叶轮用软毛刷 + 高压气吹扫）； 3. 检查 FRP 部件有无腐蚀、裂纹，密封胶是否老化； 4. 紧固电机接线端子，测量绝缘电阻（≥1MΩ） |
| 每 3 个月（定期） | 腐蚀 / 粉尘 / 高温环境 | 1. 增加叶轮清洁频次，检查 FRP 腐蚀情况； 2. 高温型风机更换耐高温润滑脂； 3. 粉尘防爆型清理防爆外壳积尘，检查防静电接地 |
| 每年（年度） | 所有场景 | 1. 全面拆解检查，清理蜗壳内壁积尘、结垢； 2. 叶轮动平衡校准（偏差≤G6.3 级）； 3. 电机全面检修（轴承磨损更换、绕组绝缘检测）； 4. 更换老化密封件、减震垫，FRP 部件裂纹修补； 5. 风量、风压、噪音性能测试，与出厂参数对比 |
2. 专项维护要点（FRP 材质 + 离心结构）
- FRP 部件维护：避免用硬物敲击、刮擦风筒 / 叶轮，腐蚀环境定期（每 3 个月）用清水冲洗表面，再涂抹 FRP 专用防腐涂层；发现裂纹（长度＞50mm）需用专用修补剂修复，严重开裂需更换；
- 叶轮维护：积尘清理后需检查动平衡，若失衡需加装平衡块校准；避免叶轮与异物碰撞，导致变形或裂纹；
- 电机维护：轴承润滑脂按环境温度选择（常温用普通锂基脂，高温用耐高温脂），避免润滑脂变质导致轴承磨损；定期测量绝缘电阻，受潮需烘干处理；
- 防爆型维护：每 6 个月检查防爆外壳密封面、密封垫，确保无划痕、老化，螺栓均匀紧固；粉尘防爆型需定期清理防爆间隙内的粉尘。
八、常见故障排查与解决方案
| 故障现象 | 核心原因（结合 FRP 离心风机特性） | 排查与解决方案 |
|---|---|---|
| 无法启动 | 1. 电源缺相、电压过低或接线错误； 2. 叶轮卡滞（异物堵塞、积尘结块）； 3. 电机故障（绕组烧毁、轴承卡死）； 4. 防爆型接地不良触发保护 | 1. 用万用表测电源电压、相位，纠正接线； 2. 清理异物、积尘，修复变形叶轮； 3. 测量电机绝缘电阻，更换故障电机； 4. 检查接地装置，确保接地电阻≤4Ω |
| 运行噪音 / 振动过大 | 1. 叶轮积尘失衡、变形（与蜗壳间隙不均）； 2. 底座松动、水平度超标； 3. 电机轴承磨损； 4. 管道硬连接导致振动传递； 5. FRP 蜗壳裂纹（气流冲击异响） | 1. 清洁叶轮并做动平衡，调整叶轮与蜗壳间隙（单侧≥5mm）； 2. 紧固底座螺栓，重新找平（误差≤0.5mm/m）； 3. 更换电机轴承，加注润滑脂； 4. 加装柔性接头，消除硬连接； 5. 用 FRP 修补剂修复蜗壳裂纹 |
| 风量 / 风压不足 | 1. 叶轮积尘严重、腐蚀导致气动效率下降； 2. 电机转速过低（电压不稳、皮带传动打滑）； 3. 管道阻力过大（长度过长、弯头过多、滤网堵塞）； 4. 蜗壳进风口堵塞或风阀未全开 | 1. 清洁或更换叶轮（腐蚀严重时）； 2. 检查电源电压，调整皮带张力（皮带传动）； 3. 优化管道设计（缩短长度、减少弯头），清理滤网； 4. 清理进风口堵塞物，全开风阀 |
| 电机过热 | 1. 带载过大（管道阻力超标、风量过大）； 2. 轴承润滑不足或磨损； 3. 电机散热不良（积尘过多、环境温度过高）； 4. 绕组绝缘老化、受潮； 5. 防爆型电机密封过严导致散热差 | 1. 降低负载（关闭部分出风口），优化管道阻力； 2. 加注润滑脂或更换轴承； 3. 清洁电机散热片，改善通风条件； 4. 烘干绕组或更换电机； 5. 检查防爆密封，确保散热通道通畅 |
| 渗漏故障 | 1. 底座 / 管道连接处密封胶老化、开裂； 2. FRP 风筒 / 蜗壳裂纹； 3. 柔性接头破损、卡箍松动 | 1. 更换耐候 / 耐腐密封胶，重新密封； 2. 用 FRP 修补剂修复裂纹，严重时更换部件； 3. 更换柔性接头，紧固不锈钢卡箍 |
| 防爆型风机报警 / 停机 | 1. 接地电阻＞4Ω； 2. 防爆外壳密封面损伤、密封垫老化； 3. 电机表面温度超温（如 T4 级＞135℃）； 4. 粉尘进入防爆间隙导致密封失效 | 1. 修复接地装置，测量接地电阻≤4Ω； 2. 更换密封垫，修复密封面划痕，均匀紧固螺栓； 3. 降低负载或改善散热，确保温度不超温； 4. 清理防爆间隙粉尘，检查防尘密封 |
九、安全隐患与防范措施
1. 核心安全隐患类型
| 隐患类型 | 常见场景 | 防范措施 |
|---|---|---|
| 电气安全隐患 | 接线错误、接地不良、绝缘下降、防爆结构失效 | 1. 定期测量接地电阻（≤4Ω）和绝缘电阻（≥1MΩ）； 2. 防爆型风机禁止改装防爆结构，使用防爆配件； 3. 禁止带电操作，维护前断电上锁 |
| 机械安全隐患 | 叶轮失衡、松动、裂纹，底座固定失效 | 1. 定期做叶轮动平衡，检查叶轮与轴连接； 2. 紧固底座螺栓，确保基座承重达标； 3. 禁止靠近旋转部件，加装防护网 |
| FRP 材质隐患 | 腐蚀、裂纹、结构强度下降 | 1. 按环境选型（腐蚀环境选乙烯基酯树脂）； 2. 定期检查 FRP 部件，及时修补裂纹； 3. 避免硬物撞击、划伤 FRP 表面 |
| 环境适配隐患 | 高温导致 FRP 软化、粉尘堆积引发爆炸、腐蚀导致泄漏 | 1. 高温环境选耐高温 FRP 和 H 级电机； 2. 粉尘环境定期清灰，防静电接地； 3. 腐蚀环境加强密封，定期防腐维护 |
2. 安全操作准则
- 维护、检修前必须切断电源，悬挂 “禁止合闸” 警示牌，防爆型需确认现场气体 / 粉尘浓度达标（≤25% LEL）；
- 操作 FRP 部件时穿戴防滑手套，避免划伤；腐蚀环境操作需穿防化服、戴护目镜；
- 风机运行时禁止靠近进风口、出风口和旋转部件，必要时加装防护装置；
- 长期停用（超过 1 个月）需切断电源，清理设备表面，做好防尘、防雨、防腐处理；
- 维护人员需具备专业资质，防爆型风机维护需由持证防爆电气作业人员操作。
十、市场前景与技术趋势
1. 市场规模与增长
- 2024 年中国玻璃钢离心风机市场规模约 26.8 亿元，同比增长 12.3%，占玻璃钢风机总市场的 69.4%；
- 预计 2025-2030 年保持 8%-10% 的年复合增长率，2030 年市场规模突破 45 亿元；
- 驱动因素：工业环保改造（化工、电镀行业防腐通风需求）、绿色建筑标准（高风压通风系统升级）、防爆 / 粉尘防爆场景渗透率提升。
2. 技术发展方向
- 智能化升级：集成物联网（IoT）技术，实现远程监控、故障预警、智能调速（变频控制），节能率提升 30%+；
- 材料创新：新型 FRP 复合材料（如碳纤维增强 FRP）提升强度和耐温性（可达 150℃），降低整机重量；
- 气动优化：采用 CFD（计算流体力学）设计叶轮和蜗壳，全压效率提升至 85%-90%，噪音再降 3-5dB (A)；
- 服务模式转型：从设备销售向 “设备 + 全生命周期服务” 升级，提供定制化通风解决方案、远程诊断、预防性维护。
总结
玻璃钢离心风机以 “高风压、耐腐、稳定” 为核心竞争力，是工业高阻力、远距离通风场景的首选设备。选型关键在于精准核算风量风压、匹配环境适配材质与防爆 / 防护等级，安装维护需重点关注基座水平、管道连接、FRP 材质保护和电气安全。随着智能化、材料创新的推进，其在化工、冶金、建筑等领域的应用将进一步拓展，市场前景广阔。
