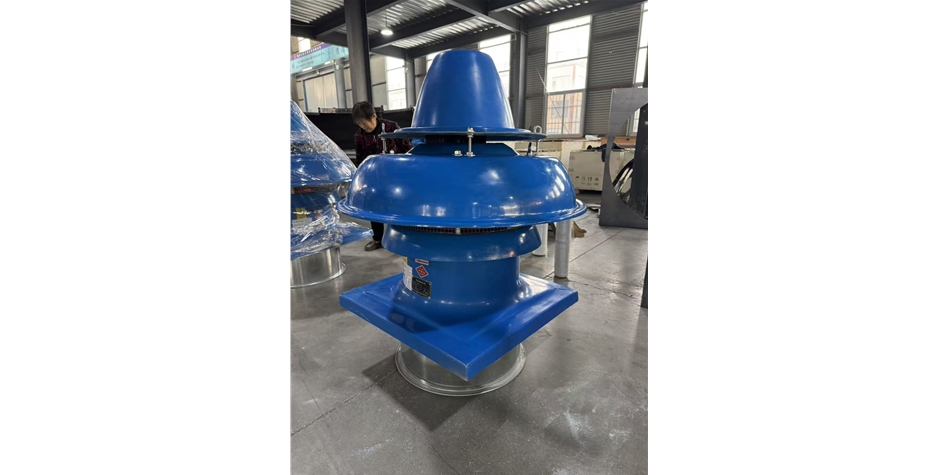

玻璃钢离心屋顶风机（高风压强防腐专属手册）

一、产品定义与核心定位

与玻璃钢轴流屋顶风机核心差异

二、核心特性与优势（高阻力场景不可替代）

1. 核心特性

• 高风压强抗阻：离心式叶轮结构产生径向气流，风压可达 150-500Pa，能有效克服长管道（＞5 米）、多弯头（≥3 个）、高粉尘等系统阻力，避免 “风小吹不动”；
• 强防腐全能适配：全玻璃钢材质（机壳、叶轮可选）耐强酸、强碱、盐雾、腐蚀性气体，适配化工、电镀、酸洗等强腐蚀环境，寿命是金属离心风机的 3-5 倍；
• 轻质屋顶友好：同尺寸重量为金属离心风机的 1/2-2/3，屋顶基础承重要求低（节省土建成本），单台重量≤150kg，吊装安装便捷；
• 安全绝缘防爆：玻璃钢不导电、不导热，搭配防爆电机（Exd II BT4/CT4）可直接用于易燃易爆环境，无电火花风险；
• 结构稳定耐用：离心式叶轮动平衡精度高（≤2.5mm/s），运行振动小，玻璃钢机壳抗老化、抗紫外线，常规环境使用寿命 10-15 年。

2. 核心优势总结

• 解决轴流式风机 “高阻力场景风量不足” 的痛点，是长管道、局部定向通风的首选；
• 兼顾防腐与高风压，无需额外加装增压设备，降低系统复杂度；
• 屋顶安装不占用室内空间，且玻璃钢材质无锈蚀风险，维护成本极低。

三、结构组成与工作原理

1. 核心结构（全玻璃钢 + 关键部件强化）

2. 工作原理

四、主流型号与关键参数

1. 常见型号及适配场景

2. 关键技术参数（选型核心指标）

五、精准选型指南（高阻力场景专属）

1. 第一步：明确场景与核心需求

2. 第二步：计算核心参数（风量 + 风压，精准匹配阻力）

（1）风量计算（Q）

• 公式：Q = 场所体积（m³）× 换气次数（次 /h）× 1.1-1.2（余量系数）
• 换气次数参考（高阻力场景专用）：

  场景类型	换气次数（次 /h）	示例（800m³ 化工腐蚀车间）
  普通常温高阻力场景	12-18	Q=800×15×1.1=13200m³/h
  高温高阻力场景（＞35℃）	20-25	Q=800×22×1.1=19360m³/h
  化工 / 防爆高阻力场景	25-30	Q=800×28×1.1=24640m³/h

（2）风压计算（P，高阻力场景核心）

• 公式：P 所需 =（管道摩擦阻力 + 局部阻力）× 1.2-1.3（余量系数）
  • 管道摩擦阻力：每米风管阻力约 5-8Pa（镀锌风管），例：10 米风管阻力 = 10×6=60Pa；
  • 局部阻力：弯头（每个 20-30Pa）、阀门（每个 15-20Pa）、百叶（15-20Pa）、除尘器（50-100Pa）；
• 示例：10 米风管 + 3 个弯头 + 1 个阀门 + 1 个百叶→总阻力 = 60 +（3×25）+18+18=161Pa→所需风压 = 161×1.2≈193Pa→选择风压≥200Pa 的风机；
• 简化选型：

  通风系统阻力等级	所需风压（Pa）	适配型号系列
  中阻力（≤5 米风管 + 2 个弯头）	150-250	DWL-I
  高阻力（5-10 米风管 + 3-4 个弯头）	250-350	DWL-II
  超高阻力（＞10 米风管 + 多附件）	350-500	DWL-III

3. 第三步：匹配产品特性（材质 + 电机 + 结构）

（1）材质选型

• 强腐蚀环境（浓酸浓碱、化工尾气）：环氧树脂玻璃钢（机壳 + 叶轮）；
• 常规腐蚀环境（盐雾、弱酸碱）：不饱和聚酯玻璃钢（机壳）+ 铝合金叶轮（效率更高）；
• 高温环境（＞80℃）：高温改性玻璃钢（耐温 150-180℃）+ F/H 级电机。

（2）电机选型

• 防爆场景：防爆电机（Exd II BT4/CT4）+ IP65 防护，接线盒密封完好；
• 低噪场景：外转子电机（噪音≤70dB (A)）+ 消声结构；
• 高温场景：H 级绝缘电机 + 独立散热风扇；
• 电源匹配：功率≤1.5kW 选 220V 单相，功率＞1.5kW 选 380V 三相，接地电阻≤4Ω。

（3）结构选型

• 粉尘 / 粘性介质场景：选用开式叶轮（便于清洁），避免积尘结焦；
• 定向通风场景：搭配可调节出风口（角度 0-90°），精准引导气流；
• 屋顶抗风场景：加厚机壳（≥5mm）+ 加强型底座，抗风载≥0.5kPa。

六、安装规范与安全操作（屋顶高阻力专属）

1. 安装前准备

（1）工具与材料清单

（2）前期检查

• 设备检查：核对型号规格，检查玻璃钢机壳、叶轮无运输损坏（裂纹、变形），手动转动叶轮无卡滞、摩擦；
• 基础检查：屋顶混凝土基础已浇筑完成（尺寸比底座大 150mm，厚度≥200mm），水平偏差≤2mm/m，承重≥风机重量 ×1.5；
• 系统检查：管道连接法兰尺寸与风机出风口匹配，管道支架固定牢固（避免运行时共振）；
• 电源检查：电压、频率与电机铭牌一致，预留电缆长度≥2m（便于接线和维护）。

2. 核心安装流程

基础处理（铺减震器+防水）

风机吊装就位（吊车/卷扬机）

校正水平与固定（膨胀螺栓+法兰连接）

管道对接（密封+防震垫）

电机接线（接地+防爆密封）

附件安装（防雨帽/防护网/避雷装置）

调试运行（空载→负载）

豆包

你的 AI 助手，助力每日工作学习

3. 关键安装要点

• 吊装安全：大型风机（＞80kg）用吊车吊装，绳索捆绑在底座法兰或专用吊耳上，严禁捆绑叶轮、机壳（玻璃钢脆性大，易开裂）；
• 基础与减震：基础表面铺设弹簧减震器（≥4 个，均匀分布），减少振动传递至屋顶结构，减震器型号匹配风机重量（承载量≥风机重量 ×1.2）；
• 防水密封：底座与基础之间填充防腐密封胶，基础周围防水层上翻至底座法兰处（高度≥150mm），管道与风机出风口连接处用橡胶防震垫 + 密封胶双重密封，防止雨水渗入；
• 管道对接：管道中心与风机出风口中心对齐，偏差≤5mm，避免强行对接导致机壳变形；长管道需加装中间支架，避免管道重量压在风机上；
• 电气安全：防爆场景使用防爆工具接线，接线盒密封垫完好，电缆引入处用防爆密封接头，多余接线孔用防爆堵头封堵；电机接地必须可靠（接地电阻≤4Ω）；
• 避雷装置：风机外壳与屋顶避雷系统可靠连接，接地电阻≤10Ω，雷雨季节前重点检查。

4. 调试验收标准

• 空载试运行 5 分钟：叶轮转向正确（与机壳箭头一致）、无异常异响、振动≤4.5mm/s；
• 负载试运行 30 分钟：电机温升≤70℃、运行电流≤额定电流的 1.1 倍、风量风压达标（偏差≤±10%）、管道无漏风；
• 验收文件：安装记录、电机绝缘测试报告、防爆合格证（防爆款）、第三方性能检测报告。

七、维护保养与故障处理（延长高阻力场景寿命）

1. 维护保养周期与内容

2. 常见故障与解决方法

八、选购建议与避坑指南

1. 品牌选择：优先选行业知名品牌（德州亚太、上风高科、金亿达），产品需提供玻璃钢材质检测报告、防爆合格证（防爆款）、第三方风压 / 风量检测报告，质保期≥1 年（电机质保≥1 年）；
2. 参数核实：高阻力场景需重点核实风压实测值，避免厂家虚标（低价风机风压可能仅为标注的 60-70%）；
3. 材质鉴别：环氧树脂玻璃钢比不饱和聚酯玻璃钢耐腐性更强，可要求厂家提供材质成分报告，避免用普通树脂冒充耐腐树脂；
4. 售后保障：选择本地有服务点的品牌，高阻力场景风机维护难度大，需确保厂家能提供上门调试、故障维修服务；
5. 避免误区：
   • 误区 1：用轴流式风机替代离心式→ 后果：高阻力场景风量不足，通风效果差；
   • 误区 2：强腐蚀场景选铝合金叶轮→ 后果：3-6 个月出现腐蚀点，叶轮损坏；
   • 误区 3：不预留风压余量→ 后果：管道阻力增大后，风压不足，无法满足通风需求。

九、典型应用场景案例

• 场景 1：1000m³ 化工车间（盐酸挥发，防爆要求），12 米风管 + 3 个弯头 + 1 个除尘器→ 选型：DWL-II 防爆型，环氧树脂玻璃钢，风量 = 1000×28×1.1=30800m³/h，风压 = 350Pa，防爆电机 Exd II CT4；
• 场景 2：800m³ 电镀车间（高盐雾，10 米风管 + 4 个弯头）→ 选型：DWL-I 常规型，不饱和聚酯玻璃钢，风量 = 800×20×1.1=17600m³/h，风压 = 250Pa，IP65 防护；
• 场景 3：1500m³ 烘干房（150℃高温，8 米风管 + 2 个弯头）→ 选型：DWL-III 高温型，高温改性玻璃钢，风量 = 1500×25×1.1=41250m³/h，风压 = 300Pa，H 级高温电机。
