桶形风帽（工业通风配套）全维度技术手册（结构化实操版）
桶形风帽是工业 / 民用建筑屋顶通风系统的核心配套部件，主要与屋顶风机（轴流 / 离心）、通风管道配套使用，核心功能为引导气流排出、防雨防倒灌、防杂物进入、降低运行噪音，凭借 “结构稳定、适配性强、安装便捷” 的优势，广泛应用于厂房、仓库、商场、公共设施等场景。以下从定义、特性、选型、安装维护等维度展开，全方面解析产品，可直接用于技术文档、销售资料或客户培训。
一、核心认知：什么是桶形风帽？
1. 定义与结构特点

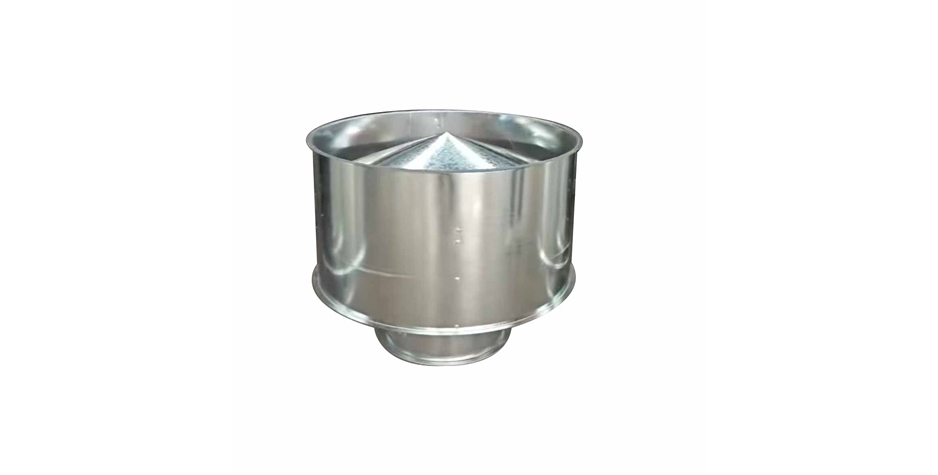

本质：安装于屋顶风机出风口或通风管道顶端的桶状导流部件，由桶体、防雨环、底座法兰、内网（可选） 组成，通过桶形结构引导气流垂直或斜向排出，同时阻断雨水、雪花、杂物进入系统，保障通风设备稳定运行。
结构示意图（简化）：
plaintext
顶部防雨环（阻挡雨水斜向侵入）
  ↓
桶体（导流气流，降低噪音）
  ↓
底座法兰（与风机/风管连接）
  ↓
内网（可选，防鸟类/杂物进入）
核心功能：
气流导流：优化排风路径，减少气流阻力，提升风机通风效率（可降低风压损失 5%-10%）；
防雨防倒灌：通过防雨环与桶体的间隙设计，阻断雨水垂直或斜向进入风机 / 风管，避免设备腐蚀、电气短路；
防护功能：防止鸟类、树叶、粉尘等杂物进入风机叶轮，避免卡滞或损坏；
降噪静音：桶体内部气流通道优化，可降低风机运行噪音 3-5dB (A)。
2. 核心特性（与其他风帽对比）
对比维度    桶形风帽    伞形风帽    锥形风帽    核心适配场景
结构稳定性    桶体为圆柱形，抗风载强（可抵御 10 级台风）    伞形结构，抗风载较弱（≤8 级台风）    锥形结构，抗风载中等（≤9 级台风）    桶形：户外强风、沿海台风区
防雨效果    防雨环 + 桶体双重防护，防斜雨效果优    仅顶部防雨，斜雨易渗入    锥形导流，防雨效果中等    桶形：多雨、高湿环境
风压损失    低（≤30Pa），气流顺畅    中（30-50Pa）    中高（50-80Pa）    桶形：高压风机、长风管系统（减少阻力）
适配风机类型    轴流风机、离心风机（全适配）    仅适配轴流风机（低压）    适配小型轴流风机、自然通风管道    桶形：工业高阻力通风系统
安装难度    低（法兰对接，螺栓固定）    低    中（需调整垂直度）    桶形：标准化安装，适配批量项目
二、产品分类与型号体系（快速对号入座）
1. 按核心维度分类
分类维度    具体类型    核心配置 / 材质    代表型号    适用场景
材质类型    玻璃钢（FRP）桶形风帽    普通聚酯树脂 / 乙烯基酯树脂（防腐），一体成型    TBT-F-800    腐蚀、高湿、沿海盐雾环境（化工、污水处理厂）
金属（钢 / 铝合金）桶形风帽    碳钢（防锈漆）/ 铝合金（阳极氧化）    TBT-M-1000    常规环境（普通厂房、仓库）
塑料（ABS）桶形风帽    ABS 工程塑料，轻质低价    TBT-P-500    民用建筑、小型商铺、阁楼自然通风
功能类型    普通型    基础防雨、导流功能，无额外配置    TBT-I-600    常规通风场景
防腐型    玻璃钢（乙烯基酯树脂）+ 316L 不锈钢法兰    TBT-F-900    化工、酸洗、沿海高盐雾环境
防爆型    防静电材质 + 防爆内网，接地设计    TBT-Ex-1200    化工防爆区、油漆车间、加油站
低噪型    桶体内壁加消声棉，优化气流通道    TBT-N-800    医院、学校、写字楼等敏感区域
防冰冻型    桶体加伴热装置（可选），防积雪结冰    TBT-D-1000    北方高寒地区（冬季温度＜-20℃）
适配风机直径    小型（≤600mm）    口径 300-600mm，重量≤30kg    TBT-I-300~600    小型轴流风机、民用通风
中型（600-1200mm）    口径 700-1200mm，重量 30-80kg    TBT-F-800~1200    工业常规风机、商业建筑通风
大型（＞1200mm）    口径 1300-2000mm，重量 80-200kg    TBT-G-1500~2000    大型离心风机、高流量通风系统
2. 型号命名规则（行业通用标准）
通用命名格式：TBT - [功能类型] - [材质代号] - [口径 (mm)] - [特殊配置]
示例 1：TBT-F-800-Ex → 桶形风帽（TBT）、防腐型（F）、玻璃钢材质、口径 800mm、防爆配置（Ex）
示例 2：TBT-N-1000 → 低噪型（N）、金属材质、口径 1000mm
示例 3：TBT-D-600 → 防冰冻型（D）、塑料材质、口径 600mm
三、核心性能参数（典型型号参考）
型号    材质类型    口径 (mm)    适配风机风量 (m³/h)    风压损失 (Pa)    重量 (kg)    耐温范围 (℃)    核心功能    适用场景
TBT-I-500    碳钢（防锈漆）    500    5000-15000    ≤25    20-25    -20~80    普通防雨    小型厂房、商铺通风
TBT-F-800    玻璃钢（乙烯基酯）    800    20000-40000    ≤30    45-55    -30~120    防腐防雨    化工、酸洗车间通风
TBT-Ex-1000    防静电玻璃钢    1000    30000-50000    ≤35    60-70    -20~100    防爆防腐    化工防爆区、油漆车间
TBT-N-700    铝合金 + 消声棉    700    15000-28000    ≤28    35-45    -20~80    低噪防雨    医院、学校、写字楼通风
TBT-D-900    玻璃钢 + 伴热装置    900    25000-45000    ≤32    75-85    -40~120    防冰冻防雨    北方高寒地区厂房通风
TBT-P-400    ABS 塑料    400    3000-8000    ≤20    8-12    -10~60    民用防雨    别墅、阁楼自然通风
四、标准化选型流程（6 步落地，避免失误）
步骤 1：明确核心需求
配套设备：确认适配风机类型（轴流 / 离心）、风机口径（风帽口径需≥风机出风口口径）；
环境条件：是否有腐蚀（酸雾 / 盐雾）、防爆、低噪、高寒等特殊要求；
气候条件：当地降雨量、风速（台风区需选抗风型）、冬季最低温度（高寒需防冰冻）；
功能优先级：防雨＞防腐＞防爆＞低噪＞防冰冻（按场景需求排序）。
步骤 2：核算关键参数
口径匹配：风帽口径 = 风机出风口口径 + 50~100mm（确保气流顺畅，减少阻力）；
示例：风机出风口口径 800mm → 风帽口径选 850~900mm（推荐 TBT-F-900）。
风量适配：风帽最大允许风量需≥风机额定风量（参考型号参数表），避免风量不足；
风压损失：高压风机（风压≥1000Pa）需选低阻力风帽（风压损失≤30Pa），避免系统阻力过大导致风机过载。
步骤 3：匹配材质与功能
需求组合    推荐材质 / 功能    代表型号    关键配置要求
常规环境 + 普通风机    碳钢 / 铝合金 + 普通型    TBT-I-800    防锈漆涂层、基础防雨设计
腐蚀环境（化工 / 沿海）    玻璃钢（乙烯基酯树脂）+ 防腐型    TBT-F-1000    316L 不锈钢法兰、氟橡胶密封
防爆环境（加油站 / 化工）    防静电玻璃钢 + 防爆型    TBT-Ex-1200    防爆内网、接地螺栓（接地电阻≤4Ω）
低噪环境（医院 / 学校）    铝合金 + 低噪型    TBT-N-700    内壁消声棉、气动优化通道
高寒环境（冬季＜-20℃）    玻璃钢 + 防冰冻型    TBT-D-900    伴热装置（可选）、防积雪结构
步骤 4：验证安装条件
安装空间：风帽顶部距屋顶障碍物（如女儿墙、其他设备）≥1.5m，避免气流回流；
承重要求：风帽重量≤屋顶承重余量（中型风帽 45-80kg，大型风帽需确认屋顶加固）；
连接方式：风机出风口法兰与风帽底座法兰尺寸匹配（螺栓孔间距偏差≤5mm）。
步骤 5：优化成本与合规
材质优化：常规环境选碳钢 / 铝合金（性价比高），腐蚀环境选玻璃钢（避免后期更换）；
功能精简：无特殊需求无需选防爆 / 低噪型，基础款即可满足使用；
合规要求：防爆场景需提供防静电检测报告，消防配套风帽需符合耐高温要求（≥280℃）。
步骤 6：选型避坑对照表
选型误区    严重后果    避坑方法
风帽口径小于风机出风口    气流阻力增大，风量衰减 10%-20%，风机过载    风帽口径必须≥风机出风口口径 + 50mm，优先选同口径或大一级型号
腐蚀环境用普通碳钢风帽    3-6 个月生锈腐蚀，漏风漏水    化工 / 沿海场景强制选玻璃钢（乙烯基酯树脂）风帽，法兰选 316L 不锈钢
台风区选普通风帽    风帽被吹落，设备损坏    沿海台风区选抗风型风帽（带加固筋），螺栓用防松螺母固定
高寒地区选普通风帽    积雪结冰导致风帽堵塞，风机无法运行    冬季温度＜-20℃选防冰冻型，加装伴热装置或定期清理冰雪
五、安装与维护标准化指南（实操要点）
1. 安装核心步骤（附验收标准）
安装阶段    操作要点    验收标准    工具 / 耗材
法兰对接    1. 清理风机出风口法兰与风帽底座法兰，去除锈蚀、杂物；
2. 对齐法兰螺栓孔，放置氟橡胶密封垫（厚度 5mm）；
3. 用不锈钢螺栓（316L，腐蚀环境）均匀紧固，螺栓力矩 30-40N・m    法兰贴合紧密，密封垫无移位，螺栓无松动    扳手、密封垫、不锈钢螺栓
垂直度校准    用水平仪检测风帽垂直度，误差≤1°，避免倾斜导致雨水渗入    风帽垂直无倾斜，目测无明显偏移    水平仪、卷尺
防水密封    1. 法兰连接处缝隙用耐腐密封胶（硅酮耐候胶）填充，厚度≥3mm；
2. 风帽底座与屋顶接触处（若直接安装）用密封胶 + 防水卷材双重防护    无雨水渗漏，密封胶无气泡、开裂    耐腐密封胶、防水卷材
防护安装    1. 安装内网（防鸟类 / 杂物），固定牢固无松动；
2. 防爆场景连接接地导线（接地电阻≤4Ω）    内网孔径≤10mm，接地可靠    内网、接地线、接地夹
调试检查    1. 手动转动风机叶轮，确认无卡滞（风帽无干涉）；
2. 启动风机，观察风帽运行无振动、无异常噪音    运行平稳，噪音≤设计值，无漏风漏水    分贝仪、振动仪（可选）
2. 维护保养周期与内容
维护周期    核心内容    特殊场景要求
日常（每月 1 次）    1. 目测风帽无变形、腐蚀、螺栓松动；
2. 清理内网杂物（树叶、鸟类粪便）；
3. 检查密封胶无开裂    防爆场景：检查接地导线无断裂
定期（3 个月 1 次）    1. 紧固法兰螺栓（防松螺母重新拧紧）；
2. 补涂法兰连接处密封胶（开裂时）；
3. 清理桶体内壁积尘    腐蚀环境：检查玻璃钢表面无腐蚀斑点
年度（1 年 1 次）    1. 检测风帽垂直度，调整偏移；
2. 碳钢 / 铝合金风帽补涂防锈漆；
3. 防爆风帽检测防静电性能    大型风帽：检查加固筋无变形
长期停机（＞1 个月）    1. 用塑料薄膜密封风帽顶部，避免杂物进入；
2. 定期通风防止内部受潮    腐蚀环境：用 PTFE 薄膜密封，避免介质侵蚀
3. 常见故障排查速查表
故障现象    可能原因    解决方法
漏风漏水    1. 法兰密封垫老化；2. 密封胶开裂；3. 风帽倾斜    1. 更换氟橡胶密封垫；2. 补涂密封胶；3. 校正风帽垂直度
风量不足    1. 内网堵塞；2. 风帽口径偏小；3. 气流回流    1. 清理内网杂物；2. 更换大口径风帽；3. 调整风帽安装位置
运行噪音大    1. 风帽与风机干涉；2. 螺栓松动；3. 气流紊乱    1. 调整风帽位置，避免接触；2. 紧固螺栓；3. 检查风帽内部无异物
风帽腐蚀破损    1. 材质选型不当；2. 维护不及时    1. 更换适配材质风帽；2. 增加维护频次，补涂防腐涂层
六、场景适配方案（直接对应需求）
应用场景    推荐型号    核心配置要求    安装维护重点
化工车间（强腐蚀）    TBT-F-1000    乙烯基酯树脂玻璃钢、316L 法兰、氟橡胶密封    每周清理内网，每 3 个月补涂密封胶
沿海厂房（盐雾 + 台风）    TBT-F-1200（抗风型）    玻璃钢 + 加固筋、防松螺栓、316L 不锈钢配件    年度检查风帽加固情况，台风季前紧固螺栓
医院 / 学校（低噪）    TBT-N-800    铝合金 + 消声棉、低阻力设计    定期清理消声棉积尘，避免堵塞
北方高寒厂房    TBT-D-900    玻璃钢 + 伴热装置、防冰冻结构    冬季前检查伴热装置，定期清理冰雪
加油站（防爆）    TBT-Ex-1000    防静电玻璃钢、防爆内网、接地设计    每月检测接地电阻，避免用金属工具敲击
普通厂房 / 仓库（常规）    TBT-I-800（碳钢 / 铝合金）    防锈漆涂层、基础防雨设计    年度补涂防锈漆，清理内网杂物
七、核心优势总结与选型建议
1. 核心优势总结
适配性强：可与轴流 / 离心风机、各类通风管道配套，覆盖从小型民用到大中型工业场景；
防护全面：防雨、防倒灌、防杂物、抗风载多重功能集成，保障通风系统稳定；
安装便捷：法兰标准化设计，2-3 人即可完成安装，施工周期短；
成本可控：材质、功能可选，基础款性价比高，特殊场景定制化适配。
2. 选型决策建议
若为常规环境 + 普通风机：选碳钢 / 铝合金基础款，优先匹配风机口径，性价比最高；
若为腐蚀 / 沿海场景：直接选玻璃钢（乙烯基酯树脂）风帽，避免后期腐蚀更换成本；
若为特殊环境（防爆 / 高寒 / 低噪）：针对性选功能型，确保适配场景需求；
若为批量项目 / 工业工程：选标准化型号，统一法兰尺寸，便于安装和后期维护。
总结
桶形风帽的核心价值是 **“通风配套防护 + 场景精准适配”**，作为屋顶通风系统的 “最后一道屏障”，其选型需紧扣 “风机匹配、环境适配、安装合规” 三大核心，避免因口径不匹配、材质选错导致通风效率下降或设备损坏。通过标准化选型流程和规范安装维护，可确保风帽与通风设备协同稳定运行（常规环境寿命 8-10 年，特殊环境 5-8 年），降低综合运维成本。复杂场景建议联合风机厂家定制配套风帽，确保系统兼容性。
