方形壁式轴流风机
方形壁式轴流风机全解
一、基本概念与结构特点
定义：方形壁式轴流风机是一种轴向进风、轴向出风的通风设备，因外形呈方形且主要安装于墙壁而得名。

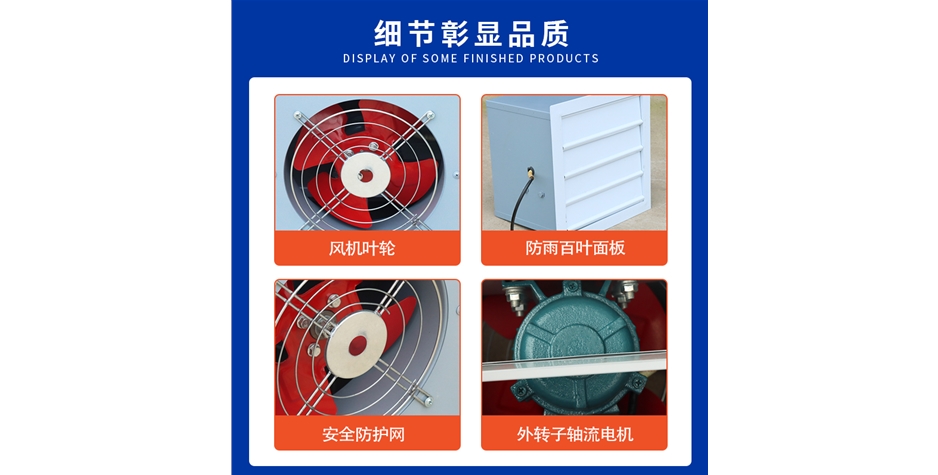

核心结构：
方形外壳：冷轧钢板喷塑 / 镀锌板 / 玻璃钢 (FRP) 制成，内置导流格栅
叶轮：铝合金 / 玻璃钢材质，前掠型叶片设计，低噪音高效能
电机：内转子 / 外转子专用电机直联传动
防护装置：自垂百叶 (防止雨水倒灌)、方形防雨罩
二、型号规格与性能参数
常见型号系列：DFBZ (通用型)、WEX (工业型)、WF (国际标准)、XBDZ (低噪型)
主要参数：
参数 常见范围 说明
机号 (叶轮直径 mm) 280-800 DFBZ-2.8~DFBZ-8.0
风量 (m³/h) 500-30,000 单台换气效率是普通窗式风机 2-3 倍
全压 (Pa) 30-300 适用于低压力通风系统
功率 (kW) 0.06-15 从家用到工业大型应用
噪音 (dB) 50-85 低噪设计，适合办公和民用场所
三、应用场景
工业领域：厂房车间通风换气、排除粉尘和湿热空气
民用建筑：地下室、卫生间、厨房排风
商业场所：体育馆、娱乐场所、超市的壁式排风
特殊环境：
潮湿环境 (需防潮处理)
腐蚀性环境 (选玻璃钢 / 不锈钢材质)
防爆场所 (选防爆型 DFBZ 系列)
四、材质与价格差异
材质是影响价格的主要因素，差异显著：
材质 价格区间 (元) 特点 适用场景
普通钢板喷塑 300-1500 性价比高，耐腐蚀性一般 普通干燥环境
镀锌钢板 500-2000 防锈性好，寿命较长 轻度潮湿环境
玻璃钢 (FRP) 800-3500 耐酸碱腐蚀，绝缘性好，重量轻 化工、沿海等腐蚀环境
不锈钢 (304/316) 2000-8000 优异耐腐蚀性，寿命长，美观 食品加工、医药、海洋环境
五、维护保养全攻略
1. 日常维护 (每周 / 每次运行前)
清洁：清除风机表面及百叶上的灰尘和杂物，保持通风顺畅
检查：
叶轮是否松动、变形或与外壳摩擦
自垂百叶开合是否灵活，密封性是否良好
固定螺丝有无松动
运行监测：
启动后观察运行是否平稳，有无异常噪音或振动
用红外测温仪测轴承温度 (≤80℃) 和电机温度 (≤130℃)
运行电流不应超过额定电流的 110%
2. 定期维护 (每月 / 季度)
深度清洁：拆下叶轮和百叶，用中性清洁剂清洗，清水冲净后彻底干燥
润滑：
含油轴承：添加适量耐高温润滑脂
滚动轴承：每季度补充一次专用润滑脂
电气系统检查：
检查接线端子是否松动、氧化或损坏
测量电气绝缘电阻 (≥1MΩ，潮湿环境≥2MΩ)
检查电源线有无破损
3. 年度维护 (每年)
全面拆卸检查：清理内部积尘，检查叶轮磨损情况，必要时更换
电机维护：
检查电机绕组绝缘 (使用兆欧表测量，≥500V 绝缘标准)
测试电机启动和运行性能
防腐处理：
普通材质风机补漆防锈
检查玻璃钢 / 不锈钢材质有无损坏
更换易损件：如轴承、密封件、老化的电源线
4. 潮湿环境特殊维护要点
防潮措施：
安装防潮型电机或加装电机防潮加热器
在接线盒内放置防潮剂，定期更换
检查并确保防雨罩和百叶密封性良好
绝缘监测：
每 1-3 个月测量一次绝缘电阻 (潮湿环境标准≥2MΩ)
如发现绝缘下降，立即停机，烘干电机 (≤60℃) 后再测试
排水处理：
在风机底部钻孔并安装排水阀，定期排放冷凝水
确保安装位置有良好排水坡度
六、电气绝缘性能检测 (万用表操作)
1. 安全准备
断电：断开电源，取下保险丝，挂 "禁止合闸" 警示牌
放电：用绝缘工具短接电机绕组端子，释放残余电荷
防护：戴绝缘手套，确保操作环境干燥
2. 测量步骤 (以单相电机为例)
绕组与外壳绝缘测量：
万用表调至 20MΩ 档
红表笔接绕组端子 (L 或 N)，黑表笔接电机外壳 (无漆金属处)
稳定接触 5-10 秒，读取并记录电阻值
交换表笔再测一次，取平均值
绕组间绝缘测量：
红表笔接 L 端子，黑表笔接 N 端子
读取并记录电阻值
三相电机补充测量：测量 U-V、U-W、V-W 三组绕组间的绝缘电阻
3. 结果判断标准
测量结果 环境类型 判断 处理建议
≥2MΩ 潮湿环境 合格 可正常使用，记录存档
≥1MΩ 普通环境 合格 可正常使用，记录存档
0.5-1MΩ(普通) 或 1-2MΩ(潮湿) - 警告 清洁、烘干后重新测量，仍低则检修
<0.5MΩ(普通) 或 < 1MΩ(潮湿) - 不合格 立即停机检修，查找绝缘损坏点
电阻为 0Ω - 短路故障 严禁通电，更换电机
六、常见故障排查
故障现象 可能原因 解决方法
风机不启动 电源故障、保险丝熔断、电机绕组烧毁 检查电源、更换保险丝、测量绕组电阻
风量不足 叶轮变形、百叶受阻、电机转速下降 更换叶轮、清理百叶、检查电机和电容
异常噪音 / 振动 叶轮不平衡、轴承磨损、固定松动 校正 / 更换叶轮、更换轴承、紧固螺丝
电机过热 过载、通风不良、轴承缺油、绝缘下降 减轻负载、清理通风道、补充润滑、检查绝缘
七、选型建议
根据使用环境选择合适材质：
普通干燥环境：普通钢板喷塑，经济实惠
潮湿环境：镀锌钢板或玻璃钢材质，防潮性能好
腐蚀性环境：玻璃钢 (FRP) 或不锈钢 (304/316)
防爆需求：选择专用防爆型 DFBZ 系列
提示：购买时确认产品认证 (如 CE、3C)，并索取详细的技术参数和维护手册，确保售后保障。
总结
方形壁式轴流风机以其安装便捷、通风高效、低噪稳定的特点，成为工业和民用通风的常用设备。正确选择材质和定期维护是延长使用寿命的关键，特别是在潮湿环境中，防潮和绝缘检测尤为重要。建议建立维护档案，记录每次维护和检测数据，以便长期跟踪设备健康状况，及时发现并解决潜在问题。
